Xray cross 2021г. и s96 v2

а фиолетовый х1 подключили ?

Там нет фиолетового.

Вернее на него функция не назначена.

а на синий,чёрно красный и розовый ? чем руководствуетесь ?

Вот этим.

ссылку на первоисточник .

https://install.starline.ru/

там очень много чего ...

и вроде про синий написано .

Я задал конкретный вопрос в первом сообщении.Дал Вам ссылки откуда я это всё взял. Поумничить надо?

Я понимаю,что для Вас Специалистов,я задаю глупые вопросы. Но не хотите отвечать не надо вести диалог.

Поумничить надо?

в карте установке есть подключение синего провода ?

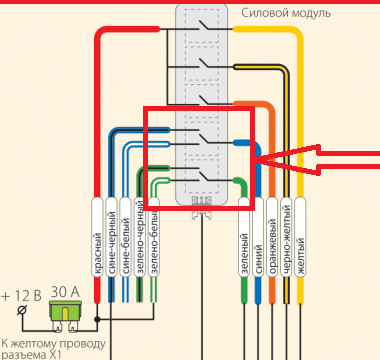

Да.Но в комплектации таких реле нет

то есть есть ответ куда .

в комплекте есть 1 реле ......

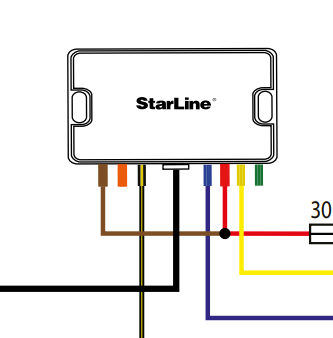

а силовой блок такой у Вас ?

Нет,нового образца.

Вместо синего оранжевый подсоединил.

то есть импровизировать умеете ...

Но в комплектации таких реле нет

и кстати реле есть здесь :

Я не подключал синие провода,что бы не резать штатную проводку.

то есть про синии провода ( хотя он один ) = понятно ..

про чёрно красный и бело чёрный читайте = https://help.starline.ru/books/instrukciia-po-ustanovke-1Zh .

про розовый - они же вкл подогревов = https://can.starline.ru/ .

Синий не подключаю я правильно понял? А по ссылкам я всё читал,но ответа не нашёл.

Синий не подключаю я правильно понял?

так вроде :

Я не подключал синие провода,что бы не резать штатную проводку.

Вы уж определитесь ....

А по ссылкам я всё читал,но ответа не нашёл.

читайте между строк :

черно-красный = https://help.starline.ru/books/instrukciia-po-ustanovke-1Zh/page/podkliucenie-blokirovki ......

Так у меня блокировка двигателя вроде доступна по кан.Тоже не подключать?

Вы художник , это Ваш авто = решайте сами .

А просто,без намёков,какой я тупой(я это и сам знаю),ответить нельзя? Прямым текстом написать это подключать,а это не подключать и куда подключать нельзя?

А просто,без намёков

я вышел из темы ......

Я задал конкретный вопрос в первом сообщении.Дал Вам ссылки откуда я это всё взял. Поумничить надо?

У Старлайн очень много разных схем подключений одних и тех же сигнализаций к одной и той же машине. Чтобы

А просто,без намёков,какой я тупой(я это и сам знаю),ответить нельзя? Прямым текстом написать это подключать,а это не подключать и куда подключать нельзя?

ПЫТАТЬСЯ помогать ЗАОЧНО - надо четко знать -ПО КАКОЙ ИМЕННО  схеме Вы всё подключали и откуда её взяли. Потому что  настройки должны четко соответствовать подключениям. А все каналы сигнализации ПЕРЕназначаемые.

Или кто-то из нас должен взять какую-то схему, которая нравится нам и по ней диктовать Вам - что и куда, а главное -ЗАЧЕМ подключать по этой , нами выбранной схеме?

Да.Но в комплектации таких реле нет

Вы нарыли  старую схему со старым релейным модулем.

А у Вас релейный модуль  как Вы сами написали Нет,нового образца.

Значит надо ИЗУЧИТЬ - в чем их отличия и как вместо одного примотать в схему другой...

Как устроен старый модуль -можно подсмотреть в соседней теме

https://support.starline.ru/communities/10/topics/127373-e66-v2-na-vw-passat-85-c-mkpp-2021g

Ну или надо искать "мурзилку" с новым релейным модулем.

Все "мурзилки" лежат тут https://install.starline.ru/

Их там много разных...

А по ссылкам я всё читал,но ответа не нашёл.

Так не бывает. что вообще ничего не понятно и ответа не нашли.

Поконкретнее, с картинками и  предметно -что именно не нашли?

За пару постов в интернете не научить тому, как  устанавливаются системы охраны шестого поколения...

Что касается

Так у меня блокировка двигателя вроде доступна по кан.Тоже не подключать?

то  разве Вы не прочитали там, где нашил про такую блокировку, что она рекомендуется только в качестве ДОПОЛНИТЕЛЬНОЙ (а значит должна быть и ОСНОВНАЯ, аналоговая, с разрезами или замыканиями в проводке).

Блокировка по CANу  убивается скрепкой. воткнутой в гнездо OBD. Преступники об этом знают. А вы?

Если не знали, то теперь  знаете. Основную блокировку делать будете?

А что  касается "нуФсёнупрямпАканУ", то почитайте-ка еще кое-что

https://www.alarmforum.ru/forum55/thread15807.html (самое интересное -на стр 3 и 4)

Ну или надо искать "мурзилку" с новым релейным модулем.

Все "мурзилки" лежат тут https://install.starline.ru/

Их там много разных... Нет там новых модулей.

За пару постов в интернете не научить тому, как устанавливаются системы охраны шестого поколения...я не просил меня учить.

Поконкретнее, с картинками и предметно -что именно не нашли? Я вроде написал в первом посте, что не нашёл. Ссылки все превёл, картинки тоже.

А что касается "нуФсёнупрямпАканУ", то почитайте-ка еще кое-что  Я поэтому и обратился сюда,потому, что перечитал много, всё в голове спуталось, подключил практически всё остались непонятки с этими проводами. Думал мне помогут, а не начнут рассказывать что и где читать. Я не собираюсь становиться профессиональным установщиком.Схемы, которые мне попадались, везде только старые. Информации очень мало, машина не ходовая. Даже с Вестой они отличаются.

С салона стояла ас шерхан мобикар 1 с автозапуском,я её сам демонтировал. Там не было ни каких реле и резов провода,за исключением провода стартера на блоке ВСМ.

Поконкретнее, с картинками и предметно -что именно не нашли?

Я вроде написал в первом посте, что не нашёл.

В раздел настроек "гибкая логика" того файла, что скачали с "инсталл.старлайн" и  залили в блок сигнализации - не заходили? Возможно там есть ответы на Ваши вопросы... Или Вы не скачивали  файл настроек? Только "мурзилку" оттуда взяли? И пытаетесь настройки вручную выставить?

Ссылки все превёл, картинки тоже.

нужна ссылка конкретно на ту мурзилку, что брали...

картинок мало для установки сигнализации. А для ЗАОЧНОГО понимания -тем более мало, чтобы понять - что конкретно Вы взяли за основу...

Нет там новых модулей.

Печалька...

Значит  изучаем устройство  старого релейного модуля ("спичечный коробок") по ссылке, что я дал несколько часов назад и  думаем - как вместо "коробка" к мурзилке приспособить  "пенал".

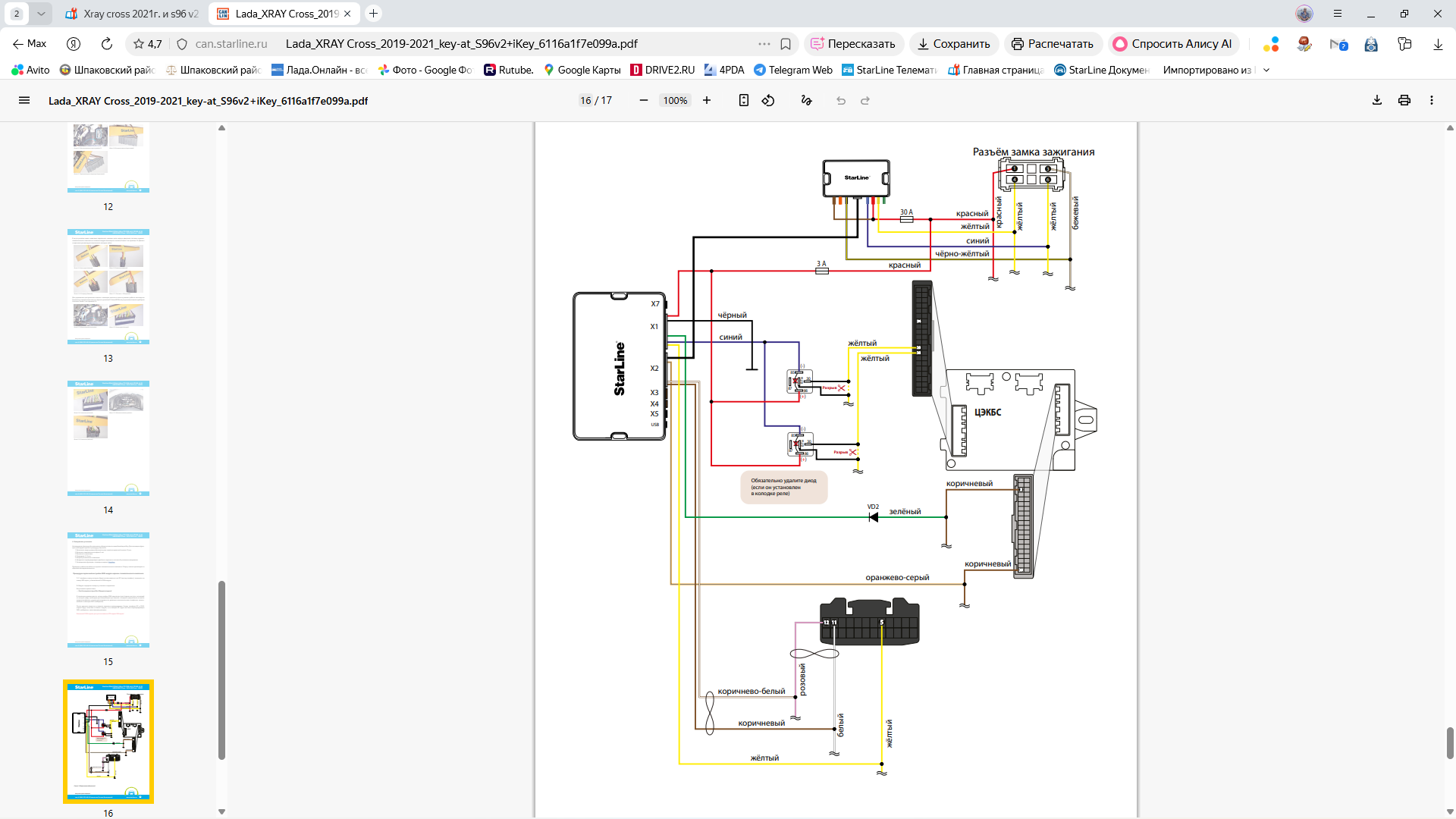

ЭТО  брали за основу?

мурзилка

а РЯДОМ лежавшее вот это  настройки для мурзилки не увидели? Или увидели, скачали и  в блок залили?

Если ДА,  то зайдите в раздел "гибкая логика"... Там найдется ответ про розовый и синий...

Непростое это дело - вот так вот С ХОДУ  - взять и поставить себе в машину сигнализацию шестого поколения, не изучив ни что такое StarLine МАСТЕР, ни где и что  брать и как адаптировать к машине, если что-то  почему-то немного не так\. как в материалах, которые удалось нарыть...

С салона стояла ас шерхан мобикар 1 с автозапуском,

Автосалонская "установка" - это потоковая скоростная  "примотка" в легкодоступном месте БЕЗ фенек и плюшек, БЕЗ блокировок против угона.

Открыть-закрыть-завести.

я её сам демонтировал.

ну и  как впечатления от "установки" автосалонского автоэлектрика?

Там не было ни каких реле и резов провода,за исключением провода стартера на блоке ВСМ.

ну хоть стартер заблокировали (если  рез был  в целях блокировки, а не в целях развязки штатного пуска и пуска сигналкой...) - и то дело. Но если машина с МКПП, то  толку от такой блокировки вообще никакого. Да и в машине с АКПП - это не защита от угона. Скорее головняк для владельца, если  сигнализация уйдет в ступор...

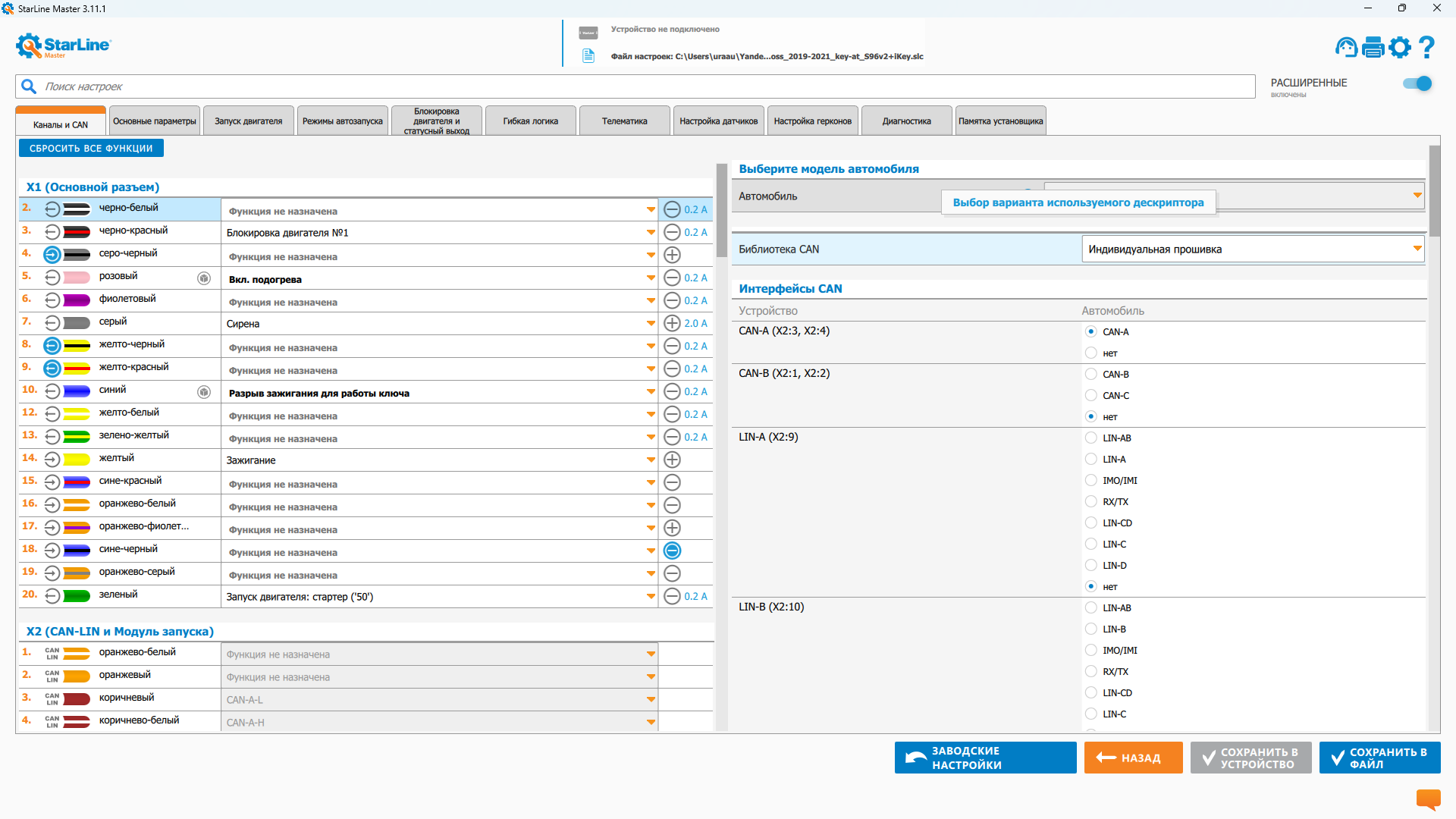

Всё верно,брал именно это и именно оттуда. Розовый подогрев.Подогрев чего? Предпускового подогревателя? На значении этих проводов стоит значок гибкой логики.В логике ничего не менял. Управляется это без физического подключения? Или всё же надо куда то эти провода подключить,вот что я не пойму. Так же бело чёрный из х2,под капотом у меня ничего нет куда его подключить или не подключать,после рытья интернета где то нашёл,что он подключается к кан.Тоже не пойму.

Тут даже в мурзилке и в настройках ,что Вы привели расхождения в настройке каналов.

Всё верно,брал именно это и именно оттуда. Розовый подогрев.Подогрев чего?

Подогрев того, куда к проводке машины примотал розовый тот установщик, на базе  работы которого была создана эта мурзилка, от которой эти настройки...

Предпускового подогревателя?

А он есть у Вас в машине?

Учитывая настройку   канала (минуту греть, минуту  не греть) подозреваю, что  установщик собирался  подключить канал к цепям  управления обогрева руля (если в  машине, которая к нему заехала,  руль был  с обогревом).

А может  хотел сидушку водителя греть. Кто ж теперь разберется-то, если на схеме розовый не нарисован...

Правда  настройке всего ОДИН ПОВТОР, а надо бы или  зацикливать  программу, пока автозапуск идет (писать еще  парочку программ), или в этой указать  штук 30 повторов (редко кому надо греть машину больше получаса) и не забыть  добавить в программу  дописку "прервать, если", указав в качестве  "если"  событие "АЗ/ДЗ завершен" или на худой конец "зажигание выключено"...

На значении этих проводов стоит значок гибкой логики.

Потому что они  и использованы с применением гибкой логики...

В логике ничего не менял. Управляется это без физического подключения?

Почему вы так решили? На схеме  и синий провод из разъема Х1 никуда не подключен? Или подключен ? (Не у Вас, а на схеме)

Или всё же надо куда то эти провода подключить,вот что я не пойму.

Надо. Раз они находятся в  ДЕЙСТВИЯХ гибкой логики, а не в СОБЫТИЯХ или  УСЛОВИЯХ.

Пора почитать еще кое-что.

https://support.starline.ru/uploaded/file/13469/10/768/927bd292f9ebccd1a28324ef70affb90.pdf

рекомендую так же набрать в поисковике браузера  слова "вебинар по гибкой логике StarLine" и ... смотреть видосики, пока не надоест, или пока голова кругом не пойдет от увиденного и услышанного...

Так же бело чёрный из х2,под капотом у меня ничего нет куда его подключить или не подключать,

Хм. В той мурзилке, которую я нарыл в том разделе, где все мурзилки лежать - ни слова нет про бело-черный и на схеме в той мурзилке, что я нарыл - бело-черного нет.

Откуда у Вас он взялся на схеме подключений сигналки к Вашей машине?

Может пора всё-таки выложить  ССЫЛКУ на ту мурзилку, которой пользовались именно Вы? А?

после рытья интернета где то нашёл,что он подключается к кан.Тоже не пойму.

Он подключается не CAN... StarLine BUS - это не CAN, как и  цифровые шины Эбершпехеров, Вебастов и других котлов...

Рекомендую понаводить курсор на  все выходы-входы сигнализации в программе  StarLine МАСТЕР  и покликать  по ним мышкой - будут выпадать подменю со СТАНДАРТНЫМИ настройками, которые можно задать на тот или иной провод сигналки...

У сигнализации очень много разных проводов с разными функциями для подключения к разным машинам для разных задач. В каких-то машинах они нужны почти все , в каких-то и половины не нужно для открыть-закрыть-завести...

Непростое это дело - сигналку современную примотать к машине, особенно если и она - не древний жигуль 1970х годов...

Откуда у Вас он взялся на схеме подключений сигналки к Вашей машине?

Может пора всё-таки выложить ССЫЛКУ на ту мурзилку, которой пользовались именно Вы? А?

Может пора всё-таки выложить ССЫЛКУ на ту мурзилку, которой пользовались именно Вы? А?

а РЯДОМ лежавшее вот это настройки для мурзилки не увидели?

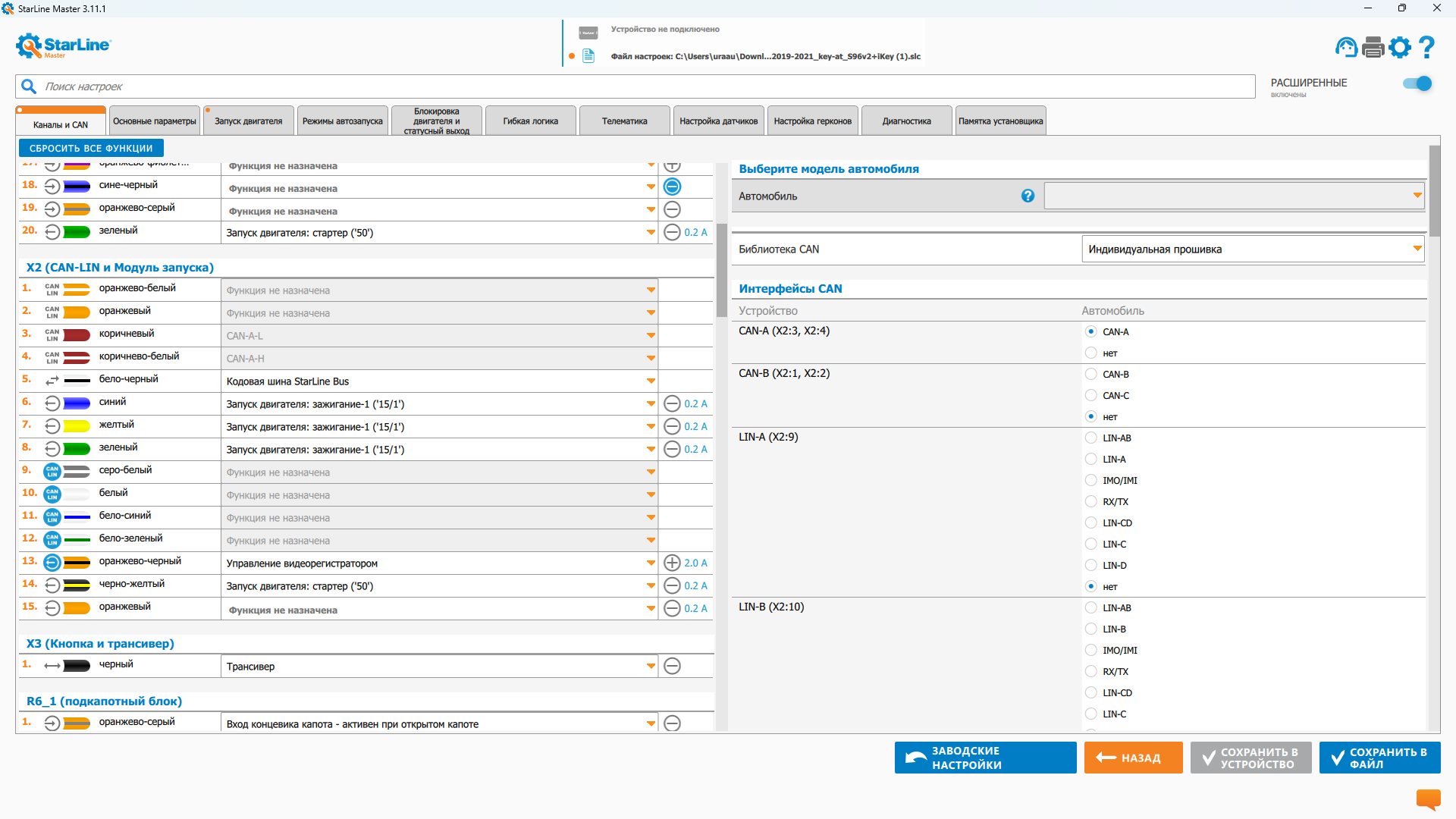

Вот откуда.

Это таблицы. Где бело-черный на схеме?

Где в тексте мурзилки написано, что его надо вытащить под капот и там к чему-то подключить? Да еще к такому, что умеет общаться с главным блоком по шине BUS, созданной  специально для общения  компонентов StarLine между собой...

Пора почитать еще кое-что.

https://support.starline.ru/uploaded/file/13469/10/768/927bd292f9ebccd1a28324ef70affb90.pdf

А вот за это спасибо!

так мимо проходил ...

Где в тексте мурзилки написано, что его надо вытащить под капот и там к чему-то подключить?

а можно и вытащить =  https://help.starline.ru/books/starline-r7/page/sxema-podkliuceniia .

Розовый подогрев.Подогрев чего? Предпускового подогревателя?

если правильно использовать прогу СТ мастер можно много чего найти = Lada_XRAY_2019-2021_key-at_S96v2+iKey_6116a....pdf .

но нам надо :

Прямым текстом написать это подключать,а это не подключать и куда подключать нельзя?

что то  напоминает воспитание котенка .....

Пора почитать еще кое-что.

https://support.starline.ru/uploaded/file/13469/10/768/927bd292f9ebccd1a28324ef70affb90.pdf

вот первоисточник = 08_14_2024-Руководство по гибкой логике4.pdf

если правильно использовать прогу СТ мастер можно много чего найти = Lada_XRAY_2019-2021_key-at_S96v2+iKey_6116a....pdf .

За это спасибо.
