Меган 2 доводчик стекол штатный
Всем доброго дня. Машина Меган 2. СтарЛайн а93v2 . на мегане все стекла all auto, на ключ карте при двойном нажатии закрываются все стекла. По схемам центрального блока нашел 7 пин разъёма 2ре в салоне отвечает за закрытие всех стекол. Хотел подключить на свободный канал через реле чтобы импульс на этот провод при нужном событии или комбинации кнопок закрывал стекла. Но не получается победить. Ситуация такая , что если напрямую на этот контакт проводом коротнуть с массы то все срабатывает , при подключении через реле чтобы силовой минус появлялся и если управляющий минус на массу подать то так же все срабатывает, а вот если уже подключаем управляемый минус с допканала то реле срабатывает , но доводчик не срабатывает , делал разную гибкую логику , и импульсы увеличил , никакую не хочет , только реле щелкает , реле тоже разные пробовал, стоит снова управляющий минус катушкой на массу как все сразу срабатывает.
Customer support service by UserEcho
Что-то Вы делаете не так. А из текста сумбурного не совсем ясно - чего Вы там и как соединяете.
Схему нарисуйте - как Вы всё подключаете, а оно не срабатывает. И вариант с реле и вариант без реле.
И нарисуйте - как подаете, когда срабатывает. Вариант с подачей массы куском провода не надо рисовать. У Вас в тексте есть описание варианта, когда Вы подаете через реле, но этим реле управляете не сигналкой а как-то иначе. Как? Рисуйте.

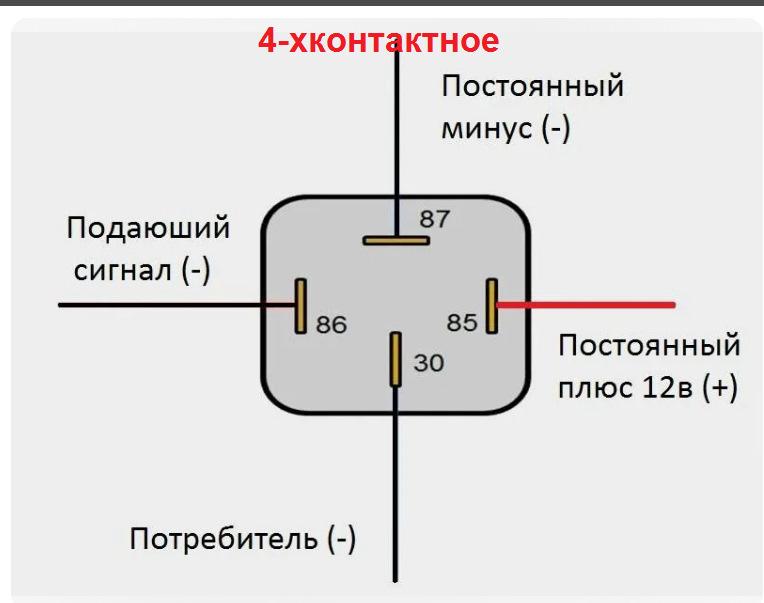

по такой схеме, потребитель это контакт управляемый минусом отвечающий за авто закрытие всех стекол одновременно. , на 86 контакт подключаю выход с доп канала , взял доп канал №6, разные варианты гибкой логики пробовал , и двойной импульс с разными временными интервалами. Реле щёлкает.напряжение появляется. Вот если в той же схеме подключаю 86 контакт просто на корпус авто , то сразу же все срабатывает. При подключении управление допканалом как будто проходя через реле теряется сила тока. Может ли быть такое что просто не хватает силы тока у доп канала нормально замыкать контакты в реле!?
Если "подающий сигнал" - это канал сигнализации, а "потребитель" - это провод в провдке машины, отвечающий за подъем стекол, то меняйте реле. Катушка реле должна быть не менее 120 Ом. Если она меньше 70 Ом, то скорее всего Вы уже сожгли канал сигнализации (или как минимум "поджарили" его) и Вам надо еще и канал менять на пока еще живой. Не сожгите следующий канал. Ищите реле с высокоомной катушкой. Чем больше Омы катушки - тем дольше проживет канал и тем лучше реле будеть подавать массу туда, куда Вам надо.
спасибо за наводку. Поищу. Канал живой. Во всяком случае мультиметр показывает напряжение на выходе с канала при активации канала.
по Вашему наказу приобрёл реле , находил Ваши комменты что используете Вы, купил на 300ом. И все равно при подключении через реле отказывается запускаться стеклоподъёмники. Опять же при замыкании от массы напрамую на контакт все закрывается. Как будто реле режет и не хватает силы тока. Сразу скажу канал работает, пробовал и другой канал. Пробовал реле подключить на силовые выходы запирания дверей, реле срабатывает, мультиметр показывает что напряжение появляется, но не запускается , а напрямую срабатывает.
Хм... Мистика какая-то. Ну не могут контакты реле "съедать" больше 0,1 вольта. Это мизер.
Тогда подайте массу на этот провод машины через амперметр. То есть включите мультиметр на измерение тока на самый максимальный предел, какой в нем есть (10А, 20А). Один щуп прибора на массу, другой - в цепь, куда Вы подавали массу куском провода.
1) поедут-ли стекла при такой подаче массы?
2) какое значение тока покажет прибор?
И еще - Вы при проверках массу куском провода подаете при ЗАПЕРТОЙ машине? Или при НЕЗАПЕРТОЙ? При поставленной на охрану машине или при непоставленной? А реле у Вас когда срабатывает - при каких условиях на борту машины?
массу проводом подаю при не запертой машине. Работает что с закрытой дверью , что с запертой дверь , что с открытой так сказать настежь дверью.Когда собираю цепь с реле , пробовал во всех режимах , с открытой , с закрытой дверью, пробовал даже запереть замки с штатной ключ карты , ну не хочет и все. Не понимаю почему так, ведь минус просто проходит через контакт реле и все. По поводу управления для проверки доп канал пока настроен вручную по комбинации кнопок без каких либо условий. Реле отрабатывает , напряжение на выводах появляется.
честно говоря надоело уже туда лазить , хотелось сделать приятность , хоть и нужна редко, но что-то ничего не получается. Вот нашел на просторах интернета, на другой сигнализации делали , там через встроенное реле , по такой схеме тоже пробовал с разрывом провода.
единственное вот что еще нашел и я это не пробовал , нашел тоже на просторах другого профильного форума всем известного , что На ЦКБС есть провод на котором появляется масса при включении зажигания. Этот провод идёт в двери на редукторы стеклоподъёмников. На нём появляется импульс массы для закрытия стёкол при втором нажатии кнопки закрыть на карте.
это как раз и есть тот самый контакт , и да , с выключенным зажиганием там примерно 2 вольта , при включении становится 12. Я с включенным зажигание не пробовал , но пока нет времени лезть туда , собственно вопрос если на этом провода появляется постоянные 12 вольт то может как раз имеет место повторно подать импульс на этот же провод или это глупость ?
массу проводом подаю при не запертой машине. Работает что с закрытой дверью , что с запертой дверь , что с открытой так сказать настежь дверью.
Вообще-то я писал не про распахнутость дверей или их захлопнутость. Я писал про ЗАПЕРТОСТЬ. Разницу знаете?
ЗАПЕРТО - это когда дверь нельзя открыть, дергая за ручку снаружи. ОТПЕРТОСТЬ это когда можно распахнуть, дергая за ручку двври.
Когда собираю цепь с реле , пробовал во всех режимах , с открытой , с закрытой дверью,
нет смысла это пробовать. И это проверчть. Вам надо совать массу для проверки ПРИ ЗАПЕРТОМ центральном замке (при заблокированных дверях, когда они не распахиваются , если дергать за ручки дверей). Вы так МАССУ куском провода ПОДАВАЛИ?
пробовал даже запереть замки с штатной ключ карты , ну не хочет и все. Не понимаю почему так, ведь минус просто проходит через контакт реле и все.
Видимо не всё так просто, если при таком состоянии машины подавали массу куском провода и стекла ехали вверх...
По поводу управления для проверки доп канал пока настроен вручную по комбинации кнопок без каких либо условий. Реле отрабатывает , напряжение на выводах появляется.
Вопрос в том - а готова машина к этому появлению. Или нет.
честно говоря надоело уже туда лазить , хотелось сделать приятность , хоть и нужна редко, но что-то ничего не получается.
бывает. Почему оно у Вас так - ЗАОЧНО разобраться проблематично. Вроде всё верно делаете и вроде как причин не работать не должно быть. Но возможно - Вы что-то упускаете из виду. А нам за много тыщщ километров - вообще ничего не видно, кроме Ваших текстов...
Вот нашел на просторах интернета, на другой сигнализации делали , там через встроенное реле , по такой схеме тоже пробовал с разрывом провода.
И что? тоже ни в какую? А контакты реле-то правильно подключили? NO и NC не перепутали. А COM?
