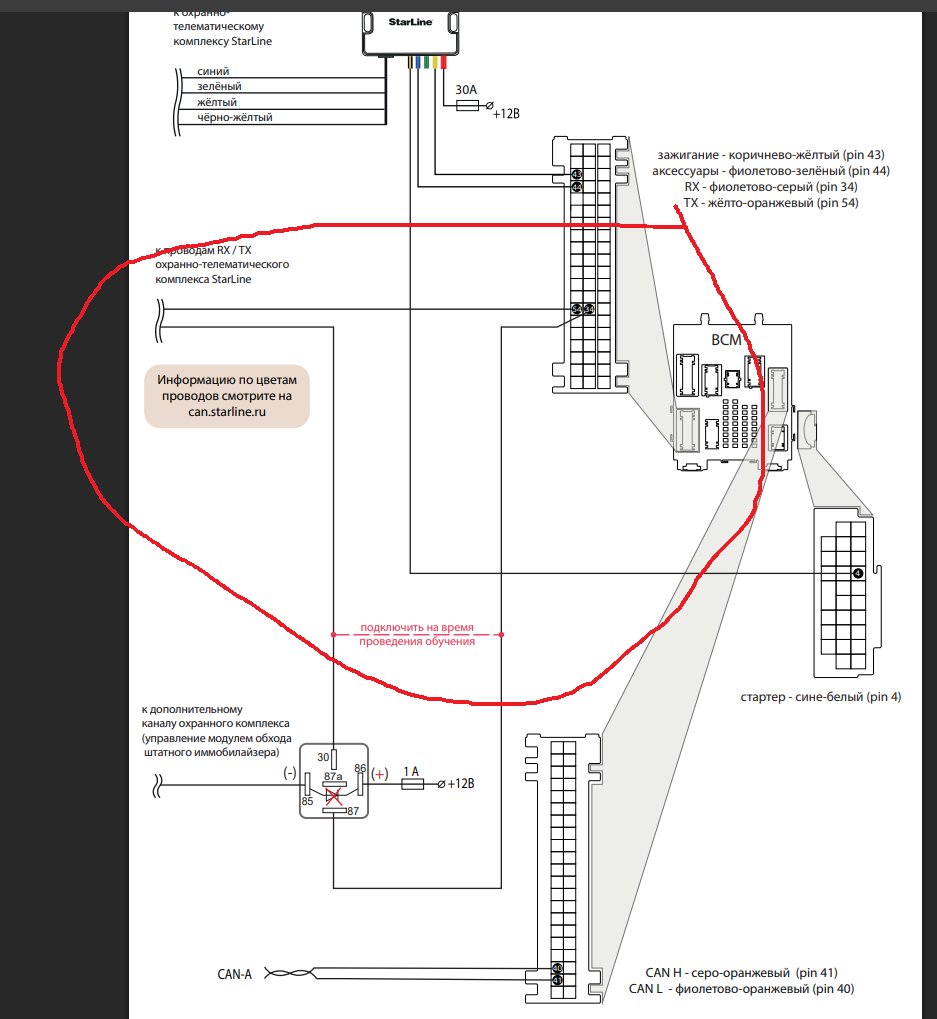

Схема установки A93v2 2CAN+2Lin ford focus 3 sync 2016 МКПП

ссылка на схему .

https://install.starline.ru/file.php?key=07d3d6fd3d31d3bb47311a42fcbe4bc5

вот тут увидел.

в мануале starline увидел странную схему подключения обхода иммо по LIN шине.

Так как тема явно касается САМОустановки - модераторы вправе перенести её в раздел "самостоятельная установка".

Что там подключают в силовой разъем блока?

Не совсем понятно -что именно Вы назвали "силовым" разъемом и о каком именно блоке речь? О блоке машины, изображенном на фото?

Туда подключают провода LIN-A и LIN-B сигнализации. ПОдлкючаются они к цепям RX-TX машины.

Но есть  нюанс -  к проводу RX  машины провод LIN-B сигнализации (белого цвета) подключается НЕ НАПРЯМУЮ, а через НР-контакт реле. В приведенной Вами "мурзилке" используется встроенное в блок сигнализации реле канала №8.

https://support.starline.ru/uploaded/file/13469/2/35988/c348afe10ff1d43724f1b3f63cd37149.pdf стр 35

Петельку черно-красного  провода не забудьте перекусить,  а канал №8 запрограммировать как  "аналоговое управление обходчиком иммобилайзера"...

Ну и  перемычку, что красным пукнктиром изображена - на время обучения обходчика не забудьте  установить. И снять её после обучения -тоже не забудьте.

 В общем: " чтобы не было  трындежу - делай всё по чертежу".

Всё понял, спасибо. просто видел подобную схему на e96, только там было внешнее реле,а тут встроенное используют.

Вопрос, а подключение LIN шины RX/TX идет как на схеме ?я правильно понимаю , без раскусов, параллельно ? вот тут увидел https://support.starline.ru/communities/10/topics/103770-immobilajzer-vklyuchen-sm-instruktsiyu-dazhe-s-klyuchyom

Кстати - если сигнализация А93v2 настоящая (не китайская подделка), то  не обязательно  прицеплять розовый провод к зеленому тонкому из разъема Х7. Можно   и этот канал сигнализации  (зеленый провод канал 12) запрограммировать  тоже как дублирование розового. Подключить его надо к цепи "ключ в замке".

Плату главного блока  сигнализации сфотографируйте  со снятым корпусом со стороны деталей  и фотографию выложите сюда. Ответим - подделка или нет.

Да всё норм, изменение каналов доступны. Взял немного БУ сигналку,думаю лучше чем новая китайская.

Вопрос,

Не стОит  вклинивать новые вопросы  между давно уже прочитанными старыми сообщениями. Правильнее новый вопрос задавать в самом конце темы...

а подключение LIN шины RX/TX идет как на схеме ?

Да. Подлкючение проводов LIN-A и LIN-B сигнализации к цепям RX и TX машины  - как на схеме. Четко - как на схеме.

  к RX  цепи машины - через НР-контакт дополнительного реле.

А вот к цепи  TX - напрямую: внакидку, внакладку, впараллель. БЕЗ реле.

я правильно понимаю , без раскусов, параллельно ?

Штатные провода машины НЕ НУЖНО КУСАТЬ!!! Ни один ни другой!

вот тут увидел https://support.starline.ru/communities/10/topics/103770-immobilajzer-vklyuchen-sm-instruktsiyu-dazhe-s-klyuchyom

Вы плохо смотрели. И не всё увидели (или не всё поняли в увиденном ) Точнее  Вы  не стали искать и смотреть схему УСТРОЙСТВА сигнализации,  которая там изображена на схеме. Тогда Вот Вам

https://autolandiya-murmansk.ru/wp-content/uploads/2022/05/Shema-podklyucheniya-StarLine-S66-S96-E66-E96.pdf

Прошу обратить внимание на устройство ЗЕЛЕНОГО и СИНЕГО каналов  релейного модуля "пенал". В частности -   что находится внутри этого модуля между зеленым  толстым и зелено-белым толстым проводами...

Там ведь коллега написал

https://support.starline.ru/s/attachments/13469/10/153/a14bd187afc9eba3cc5d5ea13174e133.png

и

https://support.starline.ru/uploaded/file/13469/10/79384/9a00adecb4d63171a7081aa6898d6bfa.jpg

это одно и тоже только разная реализация

Более того -

вот ЭТО

https://support.starline.ru/s/attachments/13469/10/153/a14bd187afc9eba3cc5d5ea13174e133.png

это  то же самое, что

Но есть нюанс - к проводу RX машины провод LIN-B сигнализации (белого цвета) подключается НЕ НАПРЯМУЮ, а через НР-контакт реле. В приведенной Вами "мурзилке" используется встроенное в блок сигнализации реле канала №8.

https://support.starline.ru/uploaded/file/13469/2/35988/c348afe10ff1d43724f1b3f63cd37149.pdf стр 35

Петельку черно-красного провода не забудьте перекусить, а канал №8 запрограммировать как "аналоговое управление обходчиком иммобилайзера"...

Ну и перемычку, что красным пукнктиром изображена - на время обучения обходчика не забудьте установить. И снять её после обучения -тоже не забудьте.

В общем: " чтобы не было трындежу - делай всё по чертежу".

только на возможностях НЕ ТАКОЙ, КАК У Вас сигнализации... У Вас реле  с полными группами контактов  (канал 7, канал 8) встроены в  главный блок сигнализации.  У S96v2 реле с полными группами контактов встроены в релейном модуле ("синее" и "зеленое" реле ПЕНАЛА)...

понял, спасибо большое за информацию.
