Fortin Evo one

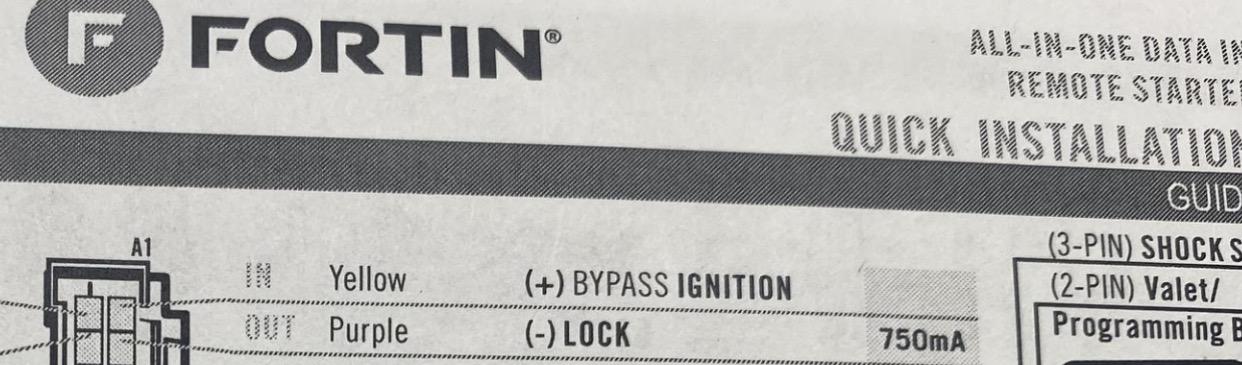

Здравствуйте! Имеем обходчик Fortin Evo one и сигнализацию StarLine s66 v2 mini. Схема обходчика выше. Подскажите пожалуйста куда и какие провода подключить с сигнализации s66 на Fortin для управления обходчиком по протоколу Fortin DataLink? Я так понимаю для односторонней связи используем розовый провод сигнализации, но есть ли возможность подключения RX и TX? И на какой разьем и нумерация подключить со стороны Fortin?
Customer support service by UserEcho
а есть возможность настроить Fortin Evo ?
Есть.
так на схеме нет запуска от стороннего устройства . авто какое ?

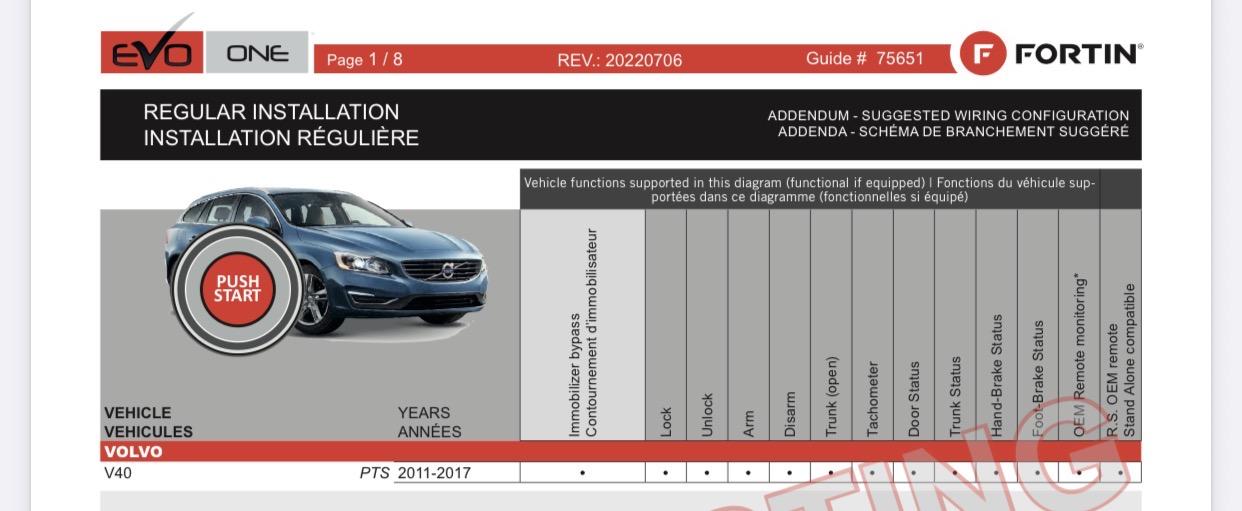

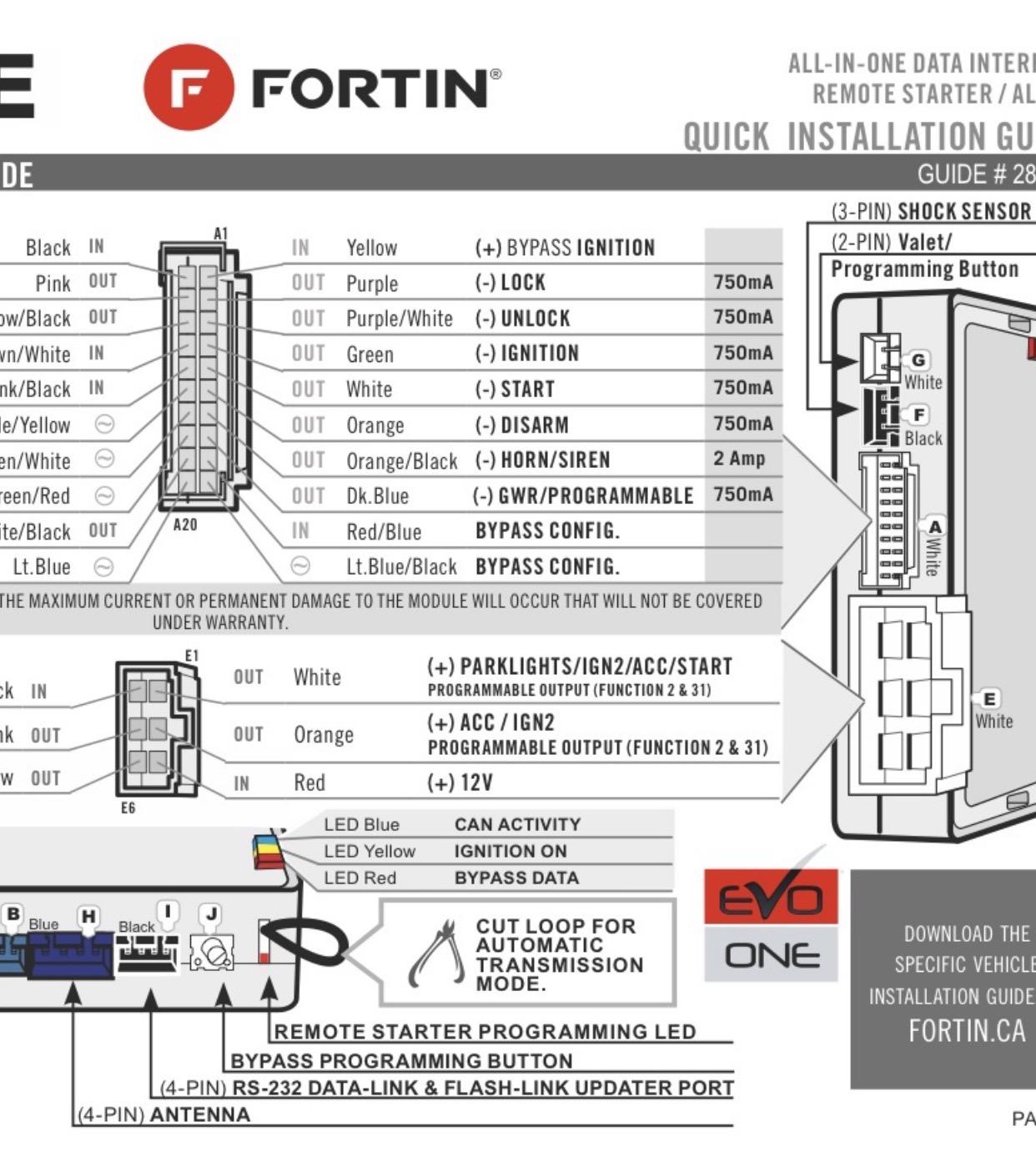

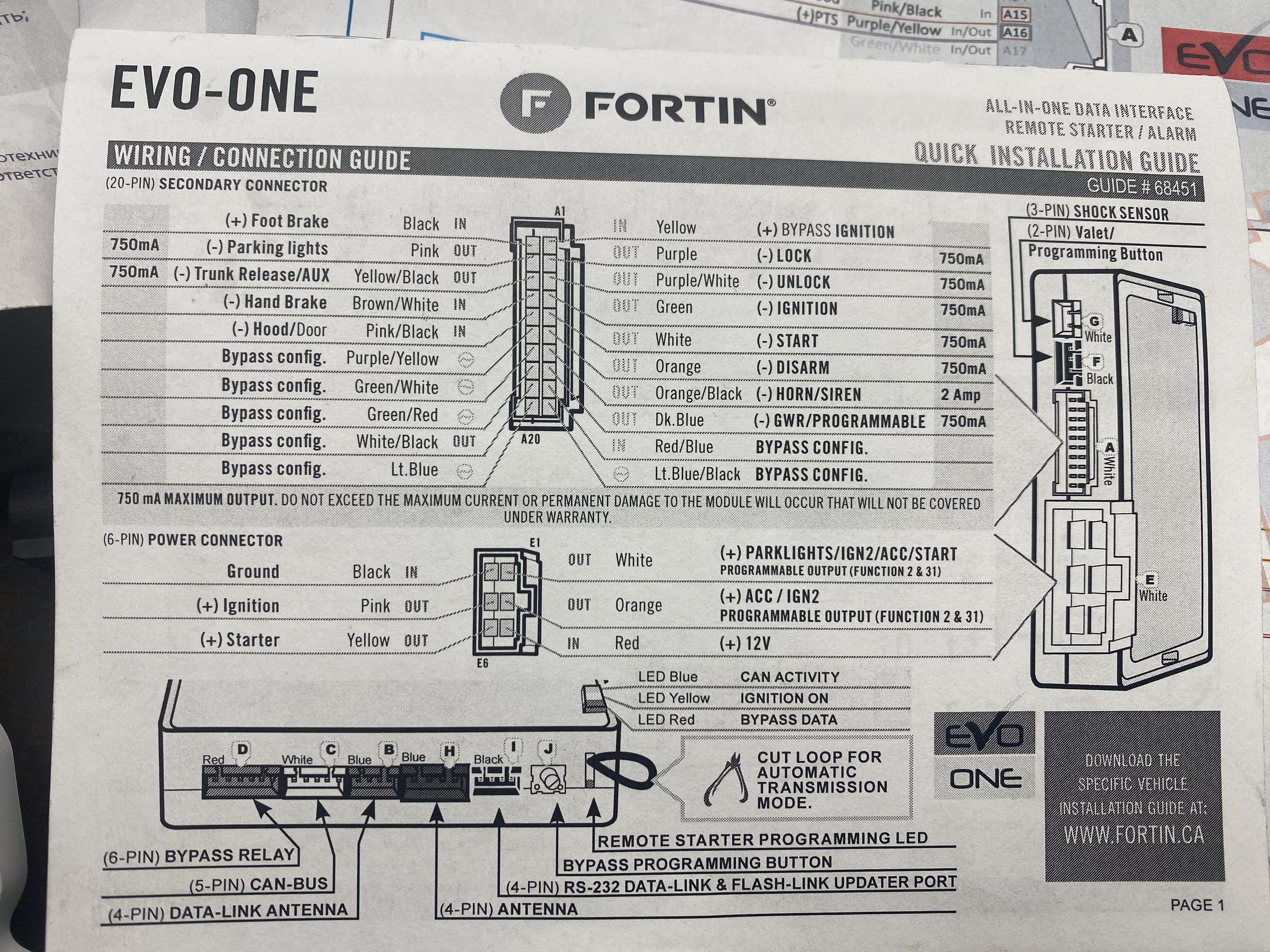

Volvo v40 2015 . Схема выше с инструкции Fortin Evo One для данного авто. Согласно документации на Evo One есть два порта rs232 DataLink. Один для антенны, другой похоже для программирования.
а как Вы собрались программировать Fortin Evo One под Ваше авто , если канадцы прекратили поддержку с году 2016 ?
Уже программировали, есть варианты.
круто....поди еще и варианты обновления есть для устройств старше 3 лет?
Там есть в разъеме F, минусовой вход внешней команды на запуск
Разьем F для подключение датчика.
отлично ! Fortin Evo One позволял запуск по обычному минусовому каналу . подключайте и проверяйте ,
При подаче минуса на разьем Data-Link ( I ) ничего не происходит. Сигнал обхода не подает.

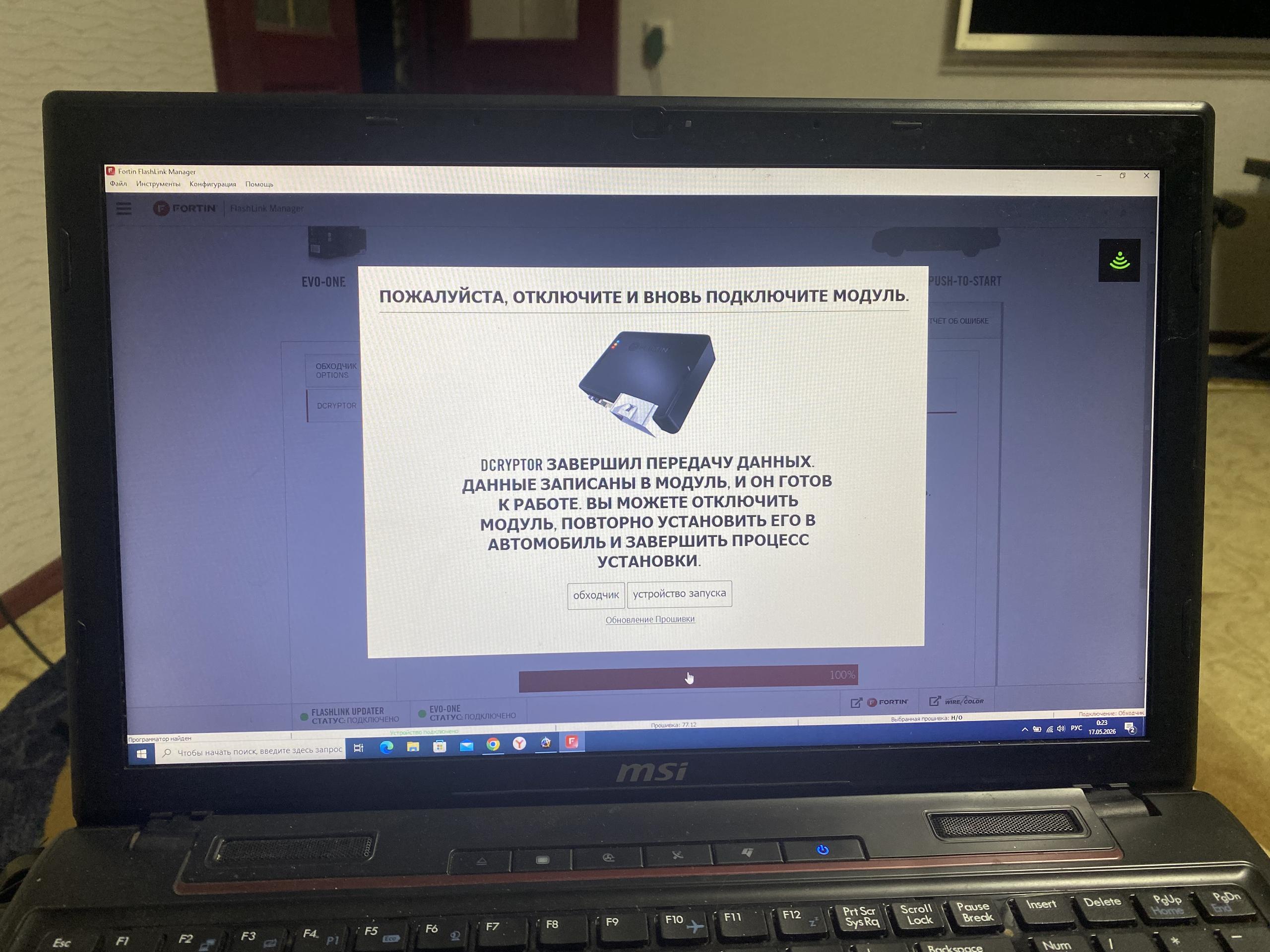

Модуль Fortin Evo-one под Volvo v40 прошил, ключ склонировал, на сайте Fortin расшифровал и подготовил. Добился пока дистанционного запуска с ключа при нажатии трех раз на закрыть.
Так минус (точнее МАССУ) вроде как на GWR надо подавать.
На DataLink подается КОДОВЫЙ сигнал разрешения...
Согласно схемы, не нашел сигнала минус для обхода. Есть входной плюсовой сигнал на А1. Других вариантов ни по Rx/Tx , ни минус я не нашел 🤷

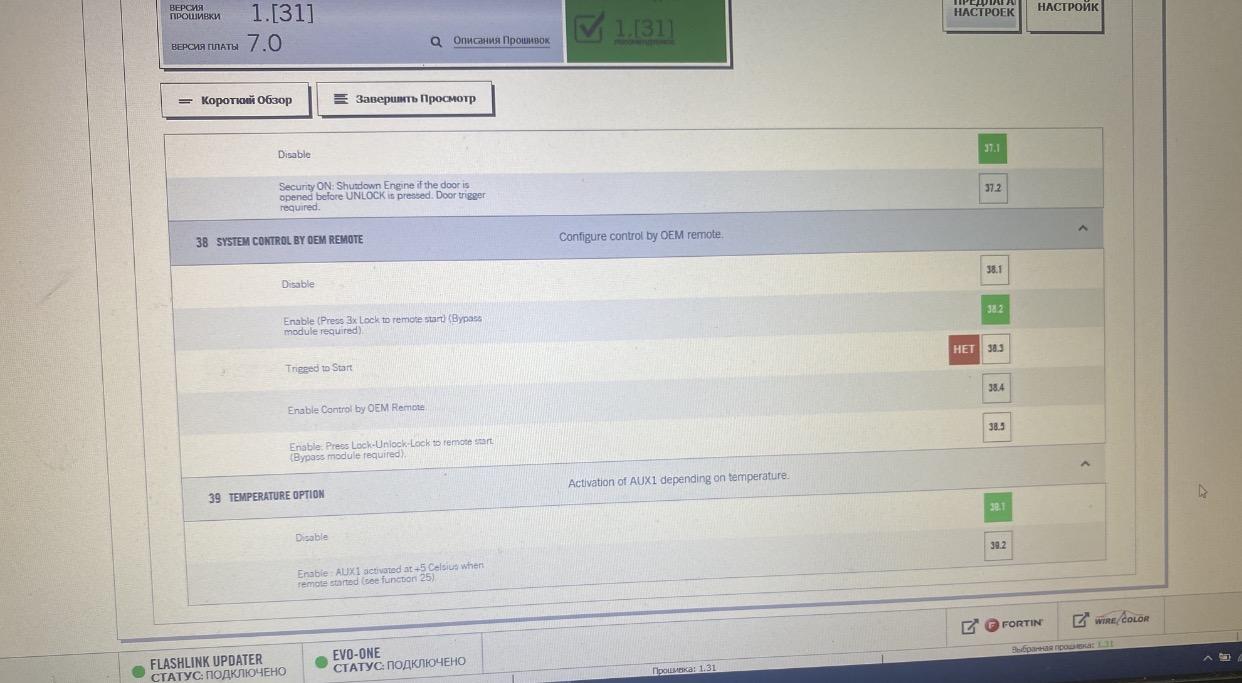

38.3 сейчас поставлю.
Разьем F , пин 2 получается подключаю на Shock Sensor?

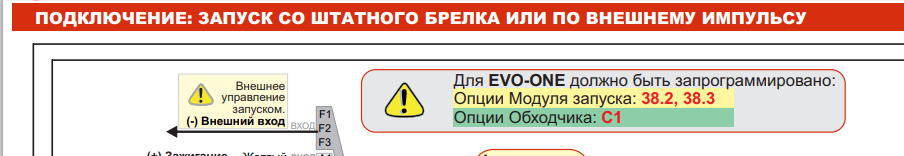

получается так, логику провода в прошивке поменяли. Т.е. это как бы и остался вход датчика , у него + - и вход когда датчик активен, Но в прошивке 38.2 38.3 программно появление сигнала на данном входе распознается как внешняя команда на запуск
Здравствуйте! Вчера померял на F2 напряжение -10 вольт. При подаче сигнала обхода становится - 12 вольт, но при этом на корпусе Fortin индикации об обходе нет. Попробовал подать сигналы на кнопку пуск и тормоз, на панели высвечивается «Ключ не обнаружен», дистанционный запуск не происходит🤷
При подаче сигналов на кнопку и тормоз сигнал -12 вольт обхода с сигнализации подавался.
запуск со штатного ключа работает ?
Да. Дистанционный запуск с штатного ключа работает. Вчера пробовал , со 100 метров от машины запускает.
подача минуса на F2 не работает ?
точно изменили и сохранили функцию 38.3 ?
Подача минуса на F2 (трехконтактный разьем, черный) не работает. Функция 38.3 активирована, сегодня снова сниму и перепроверю.
на секунду импульс надо подать, при правильной настройки модуля

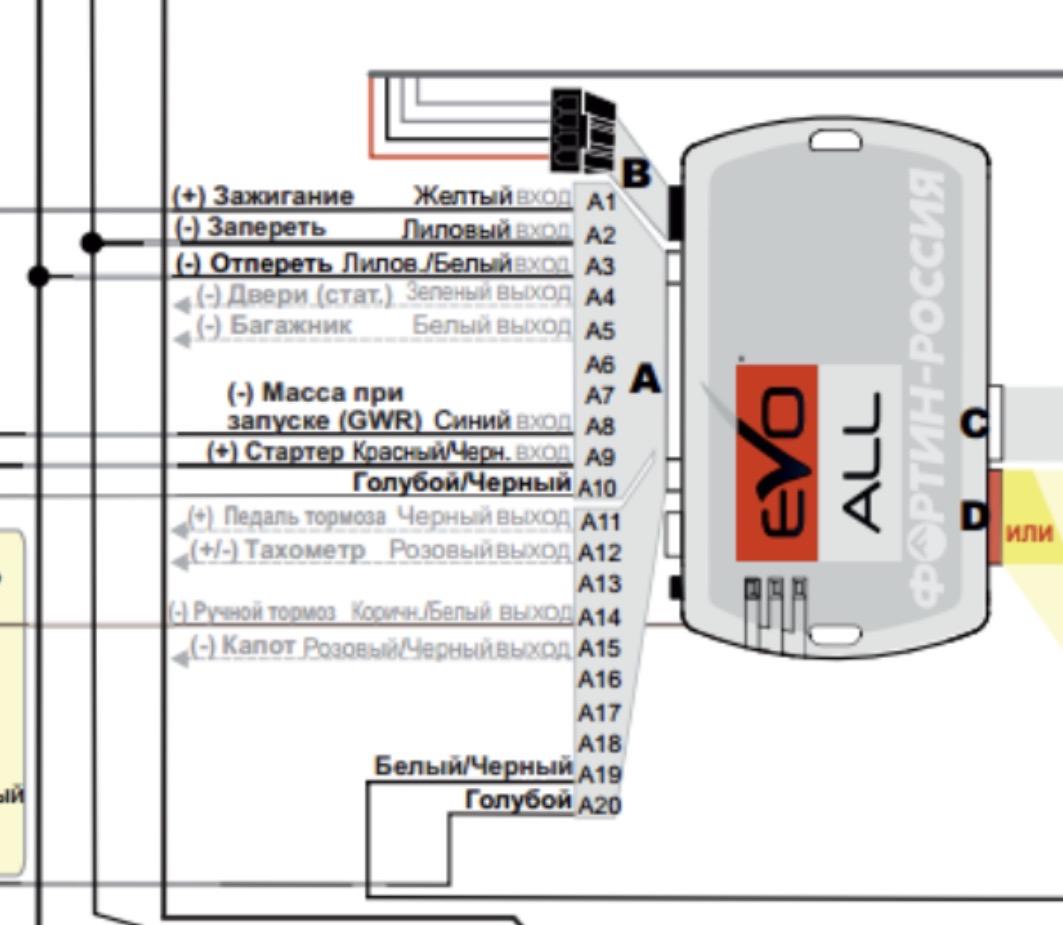

Может ли А8 (Gwr) на Evo-One быть входом сигнала обхода как на Evo-All?
evo-one_common.rev-20170706.pdf
Принято, спасибо! Длительность я не устанавливал. Попробую описать как статусный выход с длительностью 1000 мс.
После настройки статусного выхода импульсом в 1000 мс и подключения на F2 дистанционно с телефона запустил. Всем огромное Спасибо за помощь 🤝

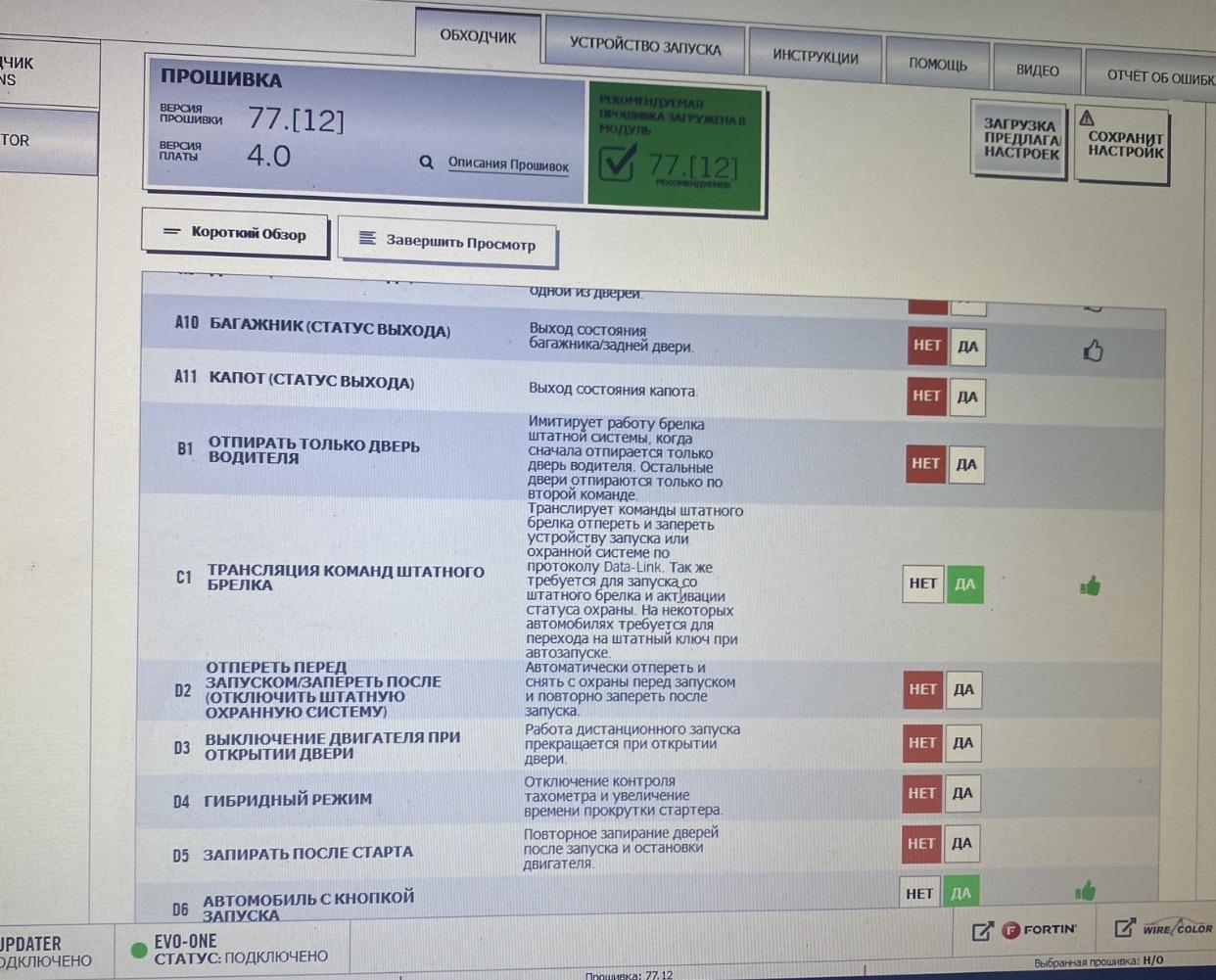

Добрый день! Еще вопрос - есть ли в настройках Fortin Evo-one возможность включения опции «Мягкой посадки»? Или с StarLine можно подать сигнал для отключения останова работы двигателя при открытии двери в режиме дистанционно запуска? Сейчас при ДЗ с штатного ключа или сигнализации StarLine и открытии двери происходит глушение авто(

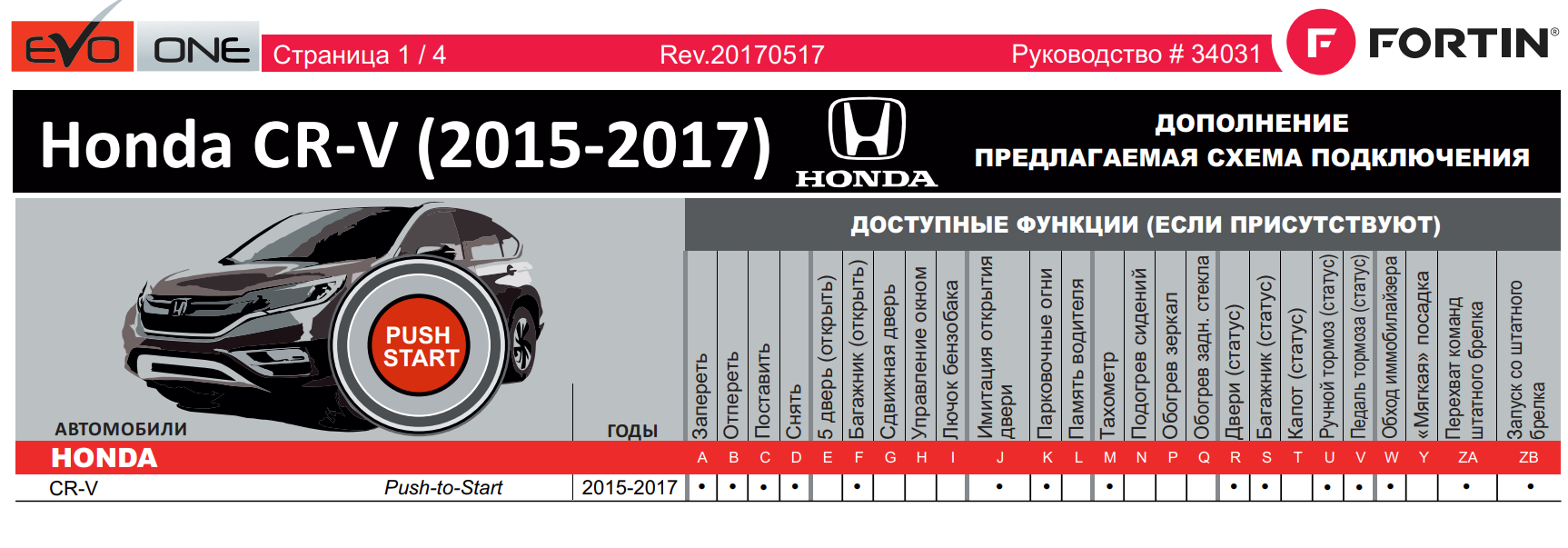

вроде все функции прописаны в начале инструкции :
Ясно, получается нет тех.возможности 😞 Спасибо!
