Toyota Corolla Cross 2024 год

Подключил строго по схеме

ссылку на схему .

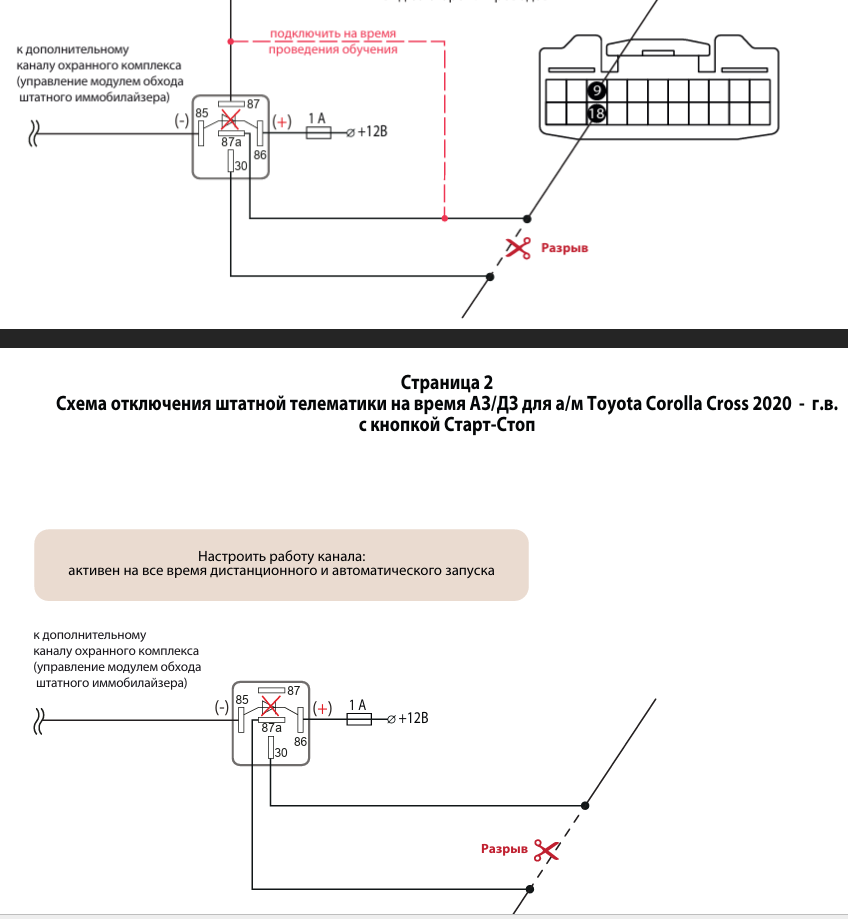

toyota Corolla Cross Starline map connections.pdf

реле IMI собранно ?

реле разъём блока штатной телематики собрано ?

Да, все как на схеме написано - так и делал

Плюсанкул вопросам коллеги и задам еще два:

1)-на время обучения обхода иммо в машине разъем с блока телематики снимали?

2) перемычку, нарисованную  на реле в цепи IMI на время обучения - устанавливали?

Да, все это сделал. Меня и вводит в заблуждение что обучение обходчика проходит успешно, но процесс CopyKey ломается.

После того как получится обучить -машина у Вас заводиться сигналкой не будет...

У Вас неправильно задана "система запуска двигателя" в разделе настроек СИГНАЛИЗАЦИИ "запуск двигателя". Настройки сигнализации - это не про то - чем и как машина заводится вручнукю. Настройки сигнализации - это как  машину  будет  заводить сигнализация.

А заводить  она  у Вас будет  не выжимом тормоза и нажатием на кнопку СТАРТ. Заводить будет по схеме, которую Вы привели. Как  по этой схеме сигналкка заводит  машину?

Рекомендую сменить  на "запуск  по CAN" (обход иммо  у Вас - правильно, он тоже по CAN-LIN).

Да, пробовал ставить "запуск по CAN" и при диагностическом дистанционном запуске стартер крутился, но машина не заводилась. При "старт-стоп" просто щелкала (замыкалась-размыкалась) реле управления обходом и все.

На просторах интернета нашел видео, где такую же сигналку наастраивали АЗ/ДЗ на авто с кнопкой Старт-Стоп и там в настройках запуска выбирали "Ключ", потому что питание стартера производилось силовой линией от силового реле. На данной схеме моего авто сигнал к 10 пину(стартер (+)) мы прокидываем от блока силового реле, но 10 пин - это не силовая линия.

Вот я думаю, что если при активации АЗ/ДЗ на настройке "запуск по CAN" стартер крутился - значит машина не получала код иммо? Хоть ключ и лежал рядом, но по схеме реле обхода при замыкании разрывает цепь IMI авто(которую мы порвали при установке) и соответственно, даже если машина видит ключ, то сигнал от блока сертификации не идет в блок управления двигателем и машина не дает запуск, так как не получила ключ.

нет нормального CopyKey. = нет запуска ....

Вот и для меня загадка, почему обучение проходит успешно, а CopyKey падает...

https://support.starline.ru/communities/10/topics/128846-toyota-corolla-cross-2024-god?redirect_to_reply=602113#comment-602010

1)-на время обучения обхода иммо в машине разъем с блока телематики снимали?

Да

ищите нормальный интернет .

Считаете, что может быть проблема в нестабильном интернет соединении на момент запуска CopyKey?

Да. Нужен ОТЛИЧНЫЙ интернет. Поэтому лучше шнурка, соединяющего блок сигнализации с компом, который сам подключен  к роутеру тоже шнурком - нету ничего.

Спасибо большое за советы - буду пробовать

Вчера заводил Yaris в кузове  MXPA10.

Обход иммо в машине считался без выдергивания разъема телематики (признаюсь честно - по запарке просто не выдернул его  и решил проверить - а что будет дальше? КоапиКей пройдет? А заводиться будет?). КопиКей произошел за 21 сек без нареканий на компе (стоящем на столе дома), подлюченном к проводному интернету. А вот при запусках -  стробоскоп фар и зажигания. Раскусил CAN-H провод на телематике и машина без проблем завелась (и запуск и обход иммо в настройках - по CAN!). При окончательном монтаже в раскус будет  установлен НЗ-контакт реле, управляемого каналом "канал управления аналоговым обходчиком иммо на весь период запуска".

Так что если CopyKey пройдет успешно, а заводиться не будет, а будет "стробоскоп" - Вы знаете что попробовать сделать...
