Силовой модуль, схема

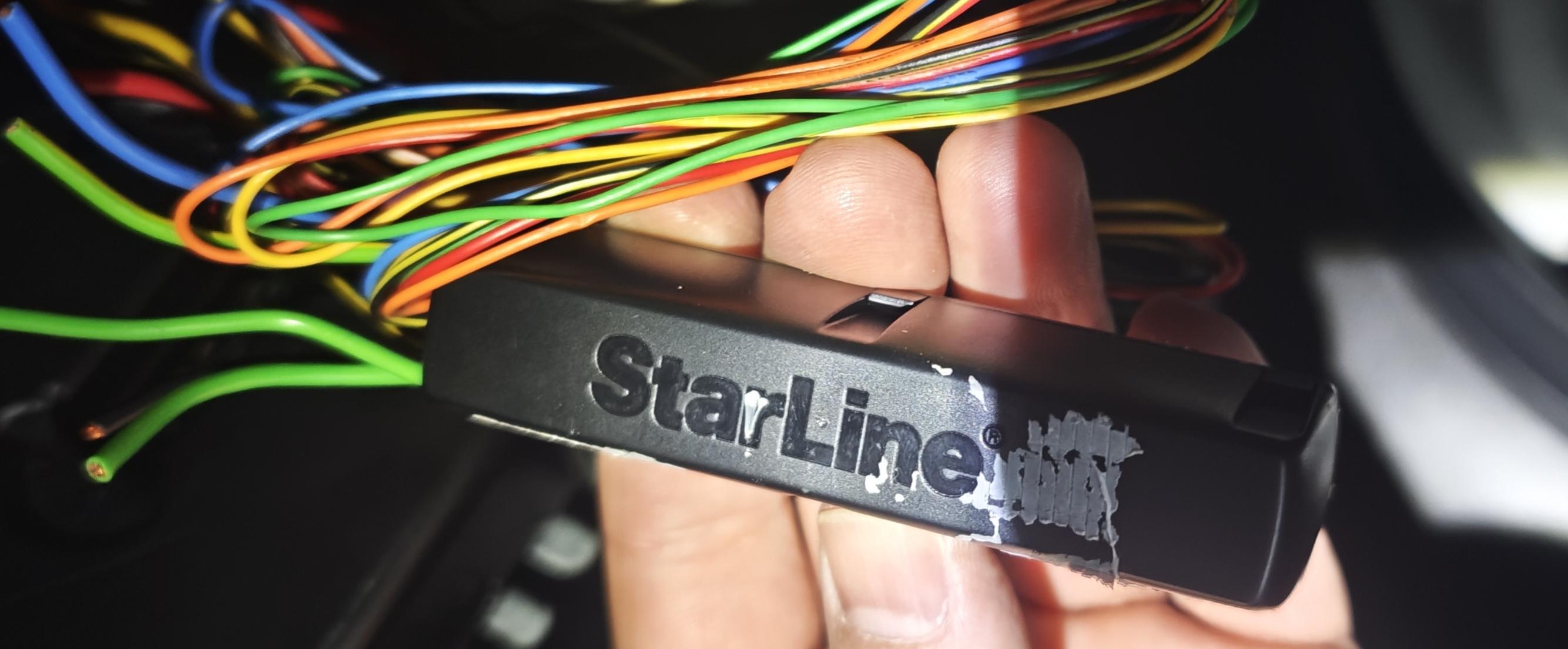

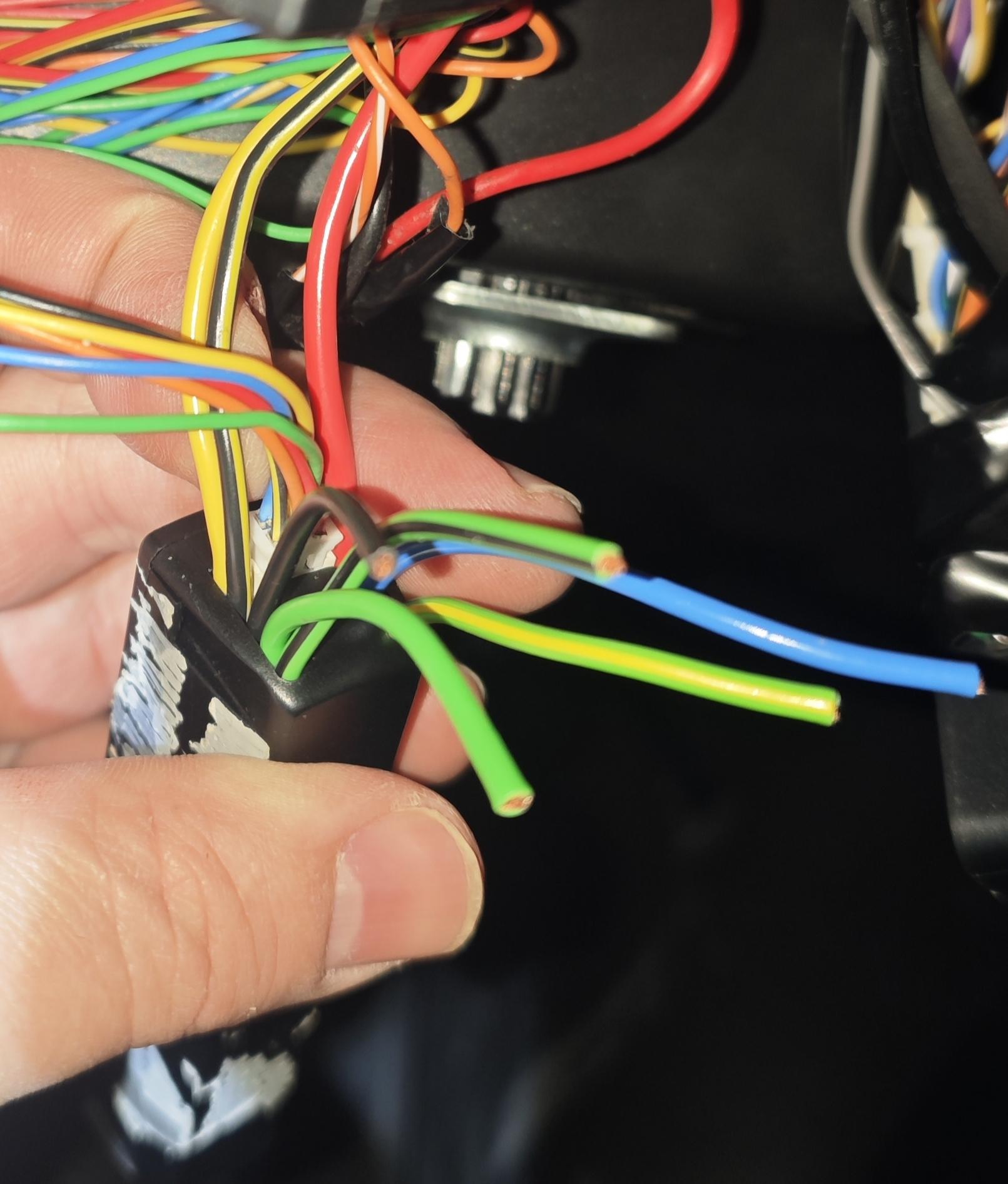

В данном модуле имеются следующие основные провода: зелено-желтый, зелено-черный, зелёный, черно-желтый, жёлтый, синий, красный, черный.

Перерыл весь интернет, нигде схемы на данный модуль нет...

Помогите, добрые люди!

для чего вам схема? Откройте и посмотрите может установщик что то перепад сам

Схема нужна для правильного подключения и программирования, у меня при автозапуске не работает вентилятор отопителя, как оказалось (вскрытие показало) силовой провод не подключен на аксессуары2, соответстно нужный провод хотел подключить, но столкнулся с тем, что установленный силовой модуль не соответствует схеме, приложенной к сигнализации (цвета проводов не совпадают и их количество меньше).
От сюда и вопрос.

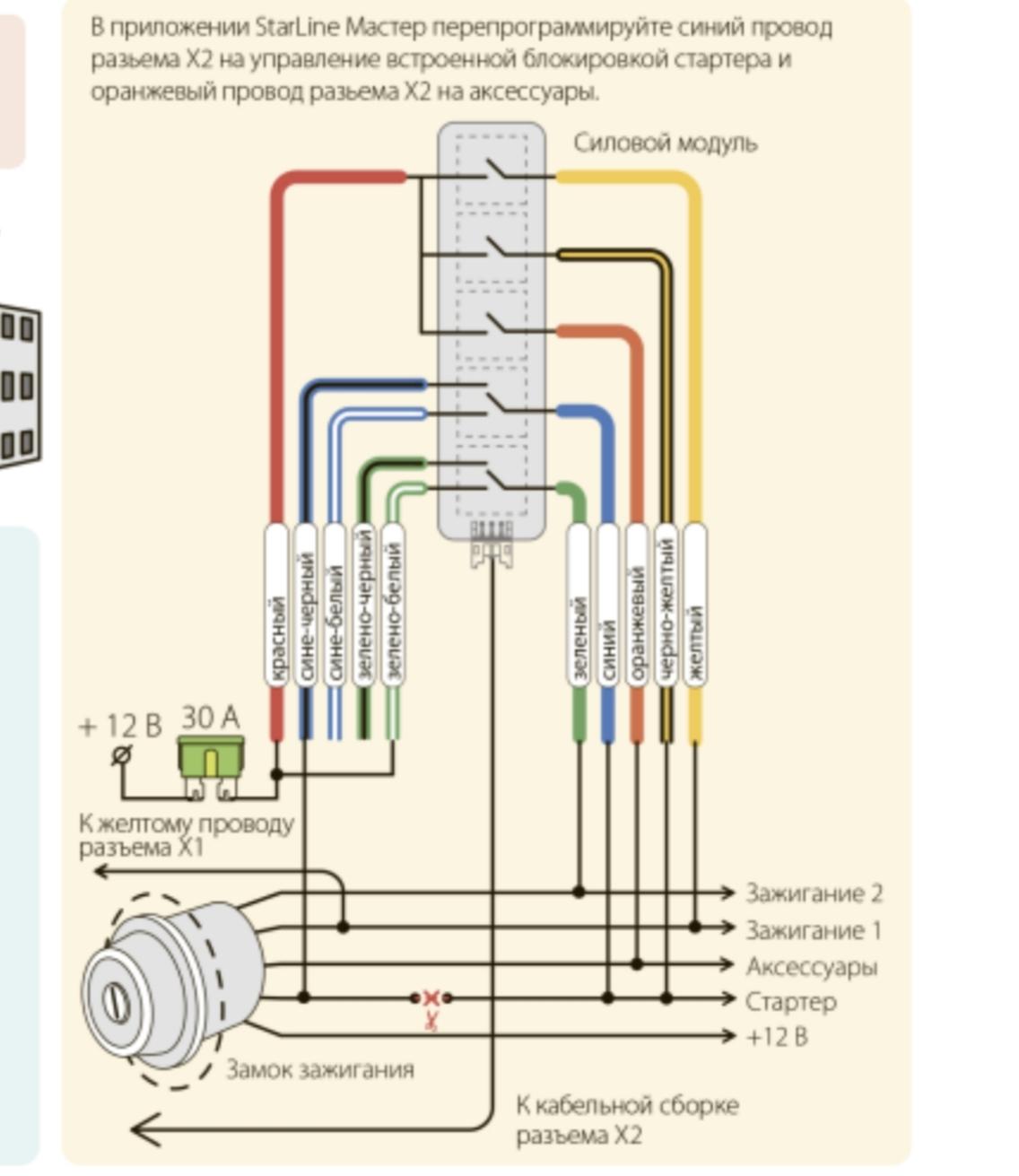

Приложенная к сигнализации схема силового модуля :


какое авто?

какие провода подключены ,какие нет

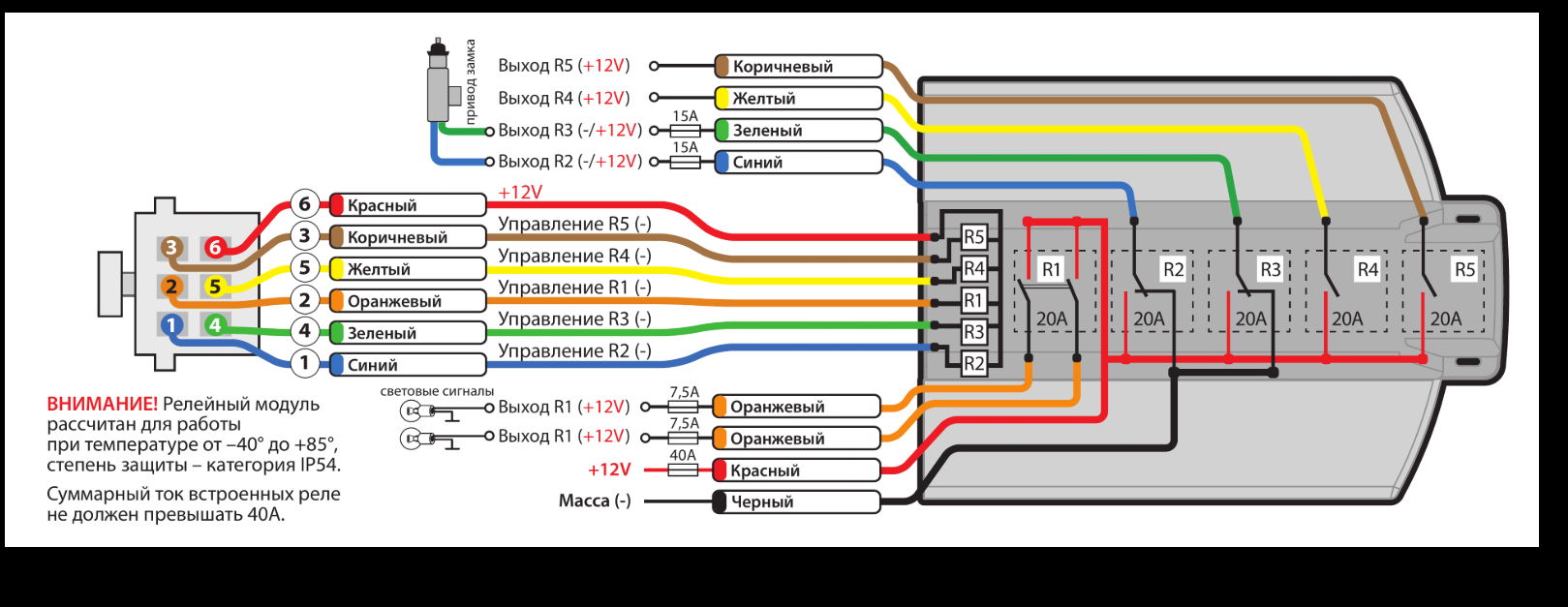

схема примерно следующая

Вместо двух оранжевых   -  зелено/черный и зелено/желтый

вместо коричневого - черно/желтый

(это про толстые провода)

и скорее всего

за зелено/черный и зелено/желтый отвечает тонкий оранжевый

за черно/желтый отвечает тонкий черно/желтый

в программе старлайн мастер ориентироваться на цвета тонких проводов.

к вопросам коллеги добавлю еще два:

1) - кто мешает ВСКРЫТЬ корпус блока и с помощью приборов вызвонить - какие провода на какие контакты каких реле запаяны?

2) - кто мешает подключить  блок "на столе", подав +12 на красный толстый провод и на красный тонкий провод, затем при помощи  омметра или контрольки  выяснить -какие провода с какими звонятся (скорее всего звониться будут зелено-черный с зеленым и сине-черный (если он есть) с синим). Затем прибор переключить  в режим вольтметра и  подавать массу (минус) на тонкие проводки из фишки и услышав щелчок реле на плате - смотреть на каком толстом проводе появился плюс. С вероятностью 99 из 100 он будет появляться на толстом  проводе такого же цвета, на какой  тонкий управляющий провод вы подали массу.

Исключения могут составить  зеленый и синий (при условии, что  в пучке есть и сине-черный и сине-желтый). -  Там всё будет  так -как на схеме  с плаката. Только вместо белой полосы на проводах нанесена желтая полоса...

Если синих полосатых проводов нету (есть только один синий без полос), то  синий скорее всего будет вести себя как желтый, оранжевый и черно-желтый...

PS

Да, это НЕСТАНДАРТНЫЙ релейный модуль. Его выпустили скорее всего под какую-то КОНКРЕТНУЮ марку-модель машины. Тут на форуме  уже попадалась такая тема, только с другими цветами проводов...

СХЕМУ на него если и видел, то только автоэлектрик автосалона, но он её...ВЫКИНУЛ (она скорее всего была на отдельном листочке-вкладыше и лежала в коробке в дополнение к основной схеме)...

похоже модуль такой :  https://support.starline.ru/communities/10/topics/127098-suzuli-solio-rhd-2015-2020-12-myagkij-gibrid-e96#comment-590928

Представленная информация помогла, разобрался.

Всем большое спасибо!
