s96 v2 Freed+ 17 год не гибрид. Не работает автозапуск.

Возможно косяк у вас как у меня был. В настройках ставили кнопку start stop? Там надо выбирать замок зажигания. Я пока не поменял у меня не запускалось

Поставил замок, не работает. Слышно Реле хлопают и все.

Благодарю за ответ, попробую завтра.

Там надо ставить замок зажигания. Авто заводится не по кану. Вы же подключали силовое реле на зажигание? Если бы через кан запускалось реле бы не пригодилось.

Силовое реле подключал только к блоку управления, согласно мануалу.

Ну так я о чем и говорю. Автозапуском не CAN управляет а силовое реле. А у вас в настройках запуск через CAN LIN. Надо выбирать замок зажигания.

Надо выбирать замок зажигания.

+100/500

Чтобы стало понятнее - почитайте тему

https://support.starline.ru/communities/10/topics/119284-s66-v2-chery-tiggo-8-pro-16l

особенно - мои комментарии про  НАСТРОЙКУ сигнализации для автозапуска, если  сигнализация ДЛЯ РЕАЛИЗАЦИИ этого самого ЗАПУСКА  подключается к  цепям ЗАЖИГАНИЕ1, ЗАЖИГАНИЕ2, СТАРТЕР...

Прочел, спасибо, заблуждался. Почему Стар Лайн по умолчанию не прописыват жёлтый оранжевый черно/жёлтый для реализации запуска? Чтобы гальваническая развязка была...  У меня перестали щелкать реле, что-то натыкал в настройках(( Выбрал замок зажигания и тишина

Почему Стар Лайн по умолчанию не прописыват жёлтый оранжевый черно/жёлтый для реализации запуска?

Потому что  комплекты еще до недавнего времени комплектовались РАЗНЫМИ релейными модулями и настройки заточены под СТАРЫЙ  модуль типа "спичечный коробок". Там  оранжевый канал - это  реле с полной группой контактов, заточенное  под БЛОКИРОВКУ по аналогии с "синим" реле  в  "вытянутом пенале"...

А каналы синего и зеленого - это как раз каналы дубляжа замка (у Вас же КАРТИНКА есть   на плакате из коробки)...

Поэтому  для дубляжа  в ЗАВОДСКИХ настройках  назначены как раз желтый, синий, зеленый и черно-желтый..

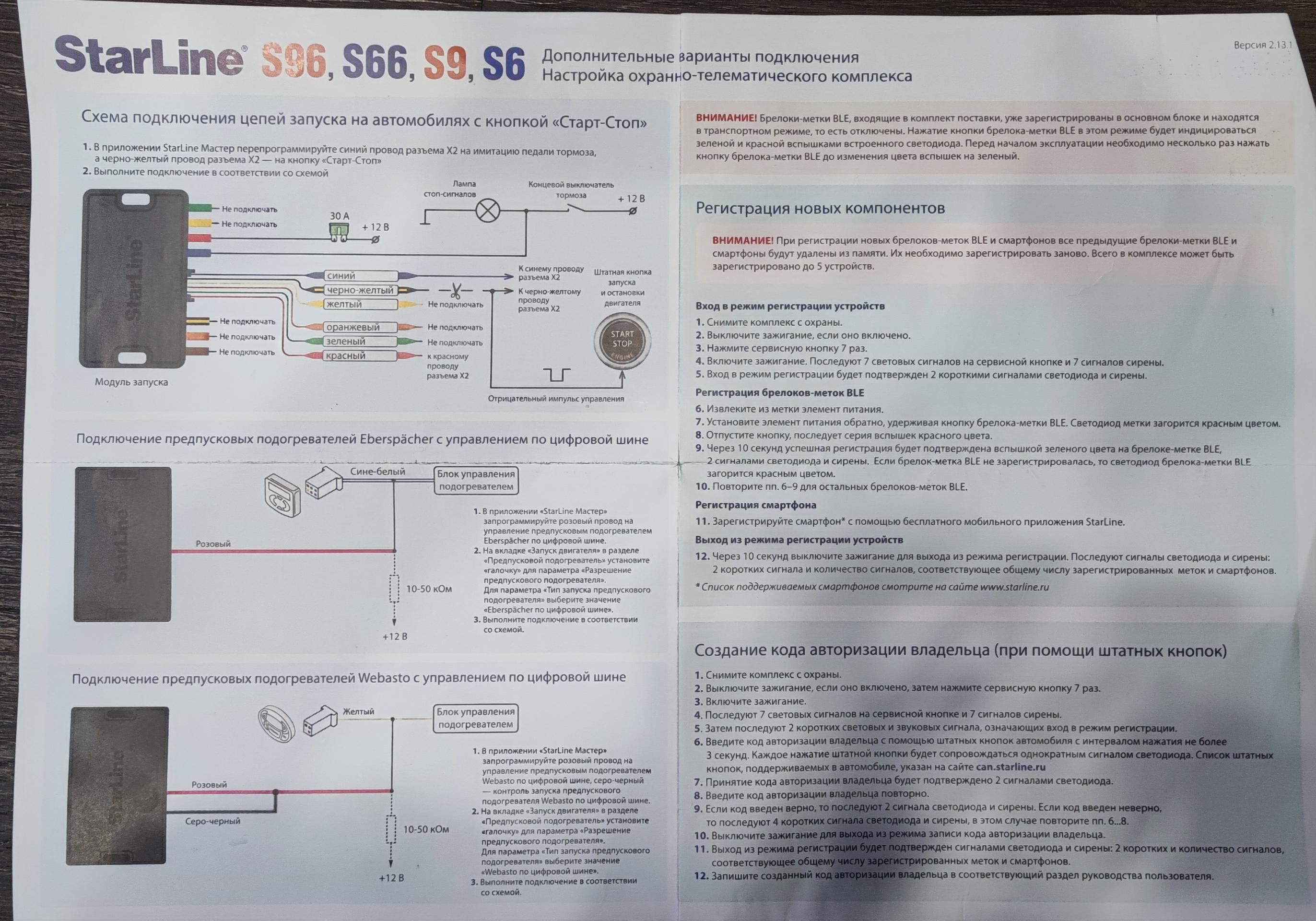

Есть там, на ПЛАКАТЕ, и комментарий про  ОРАНЖЕВЫЙ, если  модуль у Вас - НЕ КОРОБОК..

У меня перестали щелкать реле, что-то натыкал в настройках(( Выбрал замок зажигания и тишина

Значит скачивайте файл настроек из блока в формате SLC ("кнопка" в правом  нижнем углу StarLine МАСТЕРА "сохранить в файл") и выкладывайте сюда...

Freed

так случилось, что в схема у меня была только для коробка. Некомплек схем, по моей причине.

В Вашем файле настроек  для каналов разъема Х2 (как и для многих других) на вкладке "каналы и CAN" задано:

желтый= "функция не назначена"

оранжевый="функция не назначена"

черно-желтый="функция не назначена"

Ну и как по Вашему сигнализация что-то должна выдать на  выходы желтого, оранжевого и  черно-желтого толстых проводов релейного модуля, если УПРАВЛЯЮЩИЕ ими  провода из разъема Х2 не назначены никак?

А ведь что я написал  в той ссылке, которую привел Вам для прочтения?

Правильно: КУДА канал подключен -ТАК он и должен быть НАСТРОЕН.

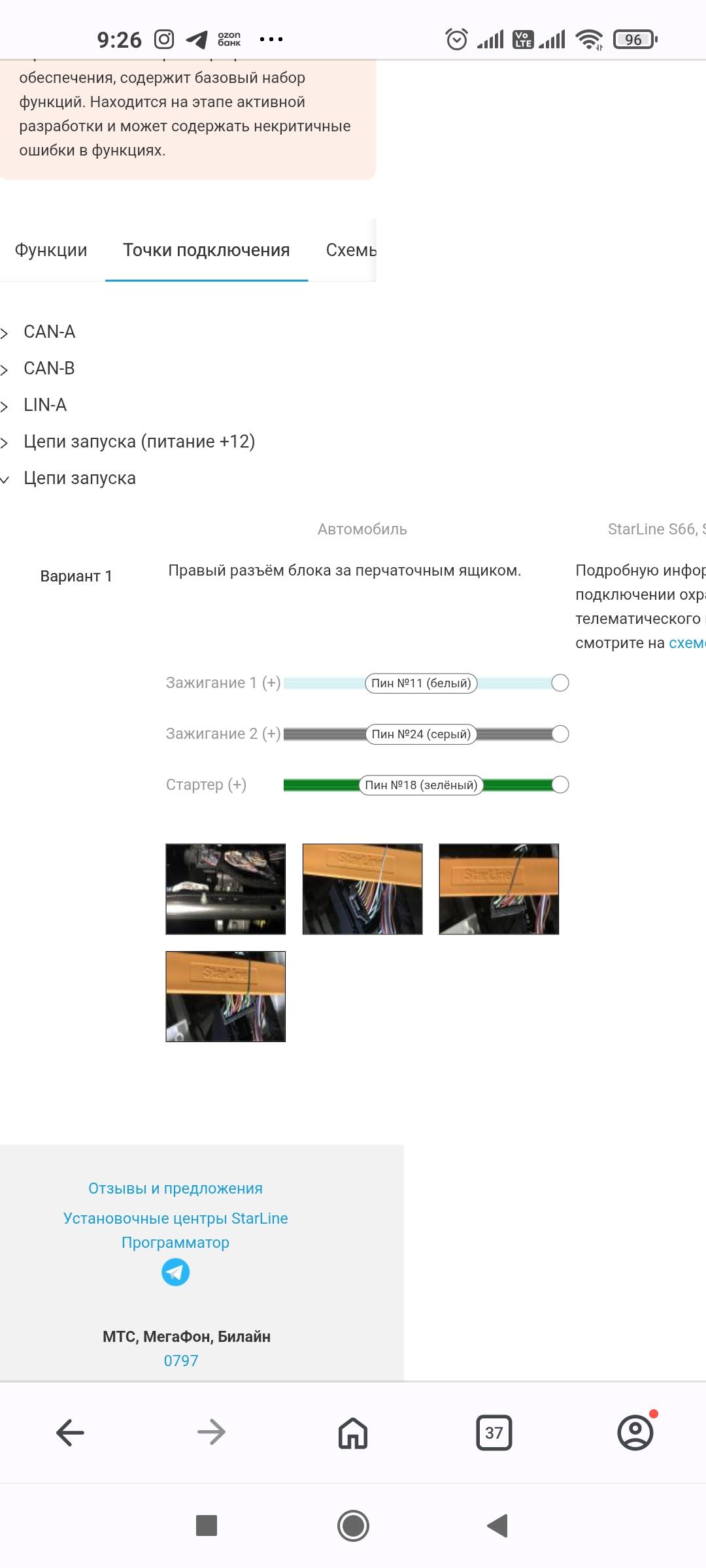

И кстати. А у Вас реально к проводке машины  к цепям ЗАЖИГАНИЕ1 ЗАЖИГАНИЕ2 СТАРТЕР  подключены именно  вышеупомянутые каналы релейного модуля?

Что касается

так случилось, что в схема у меня была только для коробка. Некомплек схем, по моей причине.

то  я удивлен  безмерно. То есть Вам достался ОБРЫВОК плаката из коробки?

Ну тогда Вот Вам подарок

https://help.starline.ru/books/starline-s96v2-e96v2-gsm/page/sxema-podkliuceniia

Хёх я думал при прошивке блока под машину происходит настройка выходов, каково же мое удивлён и как я поражён. Спасибо, что наставляете на путь истинный и за подарок) Я покупал сигналку с рук инструкция вообще не такая))

Я покупал сигналку с рук инструкция вообще не такая))

Так может у Вас и сигнализация не такая??? А мы тут  чиним совсем не то...

ФОТО  Вашего плаката  можно увидеть?

Но если  сигнализация ТАКАЯ, то  это  НЕ ИНСТРУКЦИЯ. Это плакат из коробки.

А инструкция...

Инструкция  тут https://help.starline.ru/books/starline-s96v2-e96v2-gsm/chapter/instrukciia-po-ekspluatacii

(и её не было в коробке)

А кроме инструкции есть еще ....  описания ПРОШИВОК. Они тут

https://help.starline.ru/books/programmnoe-obespecenie

И это далеко не всё, что есть  про S96v2...

Но это всё ЛИРИКА. Машину-то завели через сигналку?

Сигнализация такая!), не завёл, уехал на выходные, сигнализация в бардачке пока. Я решил, что можно наскоком поставить. Буду глубже разбираться

Я решил, что можно наскоком поставить.

Многие на эти грабли наступили, решив, что ШЕСТОЕ поколение -это  как раньше было - примотал провода по схеме - и всё заработало...

Буду глубже разбираться

Это - да. Придется поизучать  поглубже и поразбираться  повнимательнее.

Информация вся у Вас есть. Главное - грамотно ей распорядиться. Будут вопросы - пишите, не стесняйтесь.

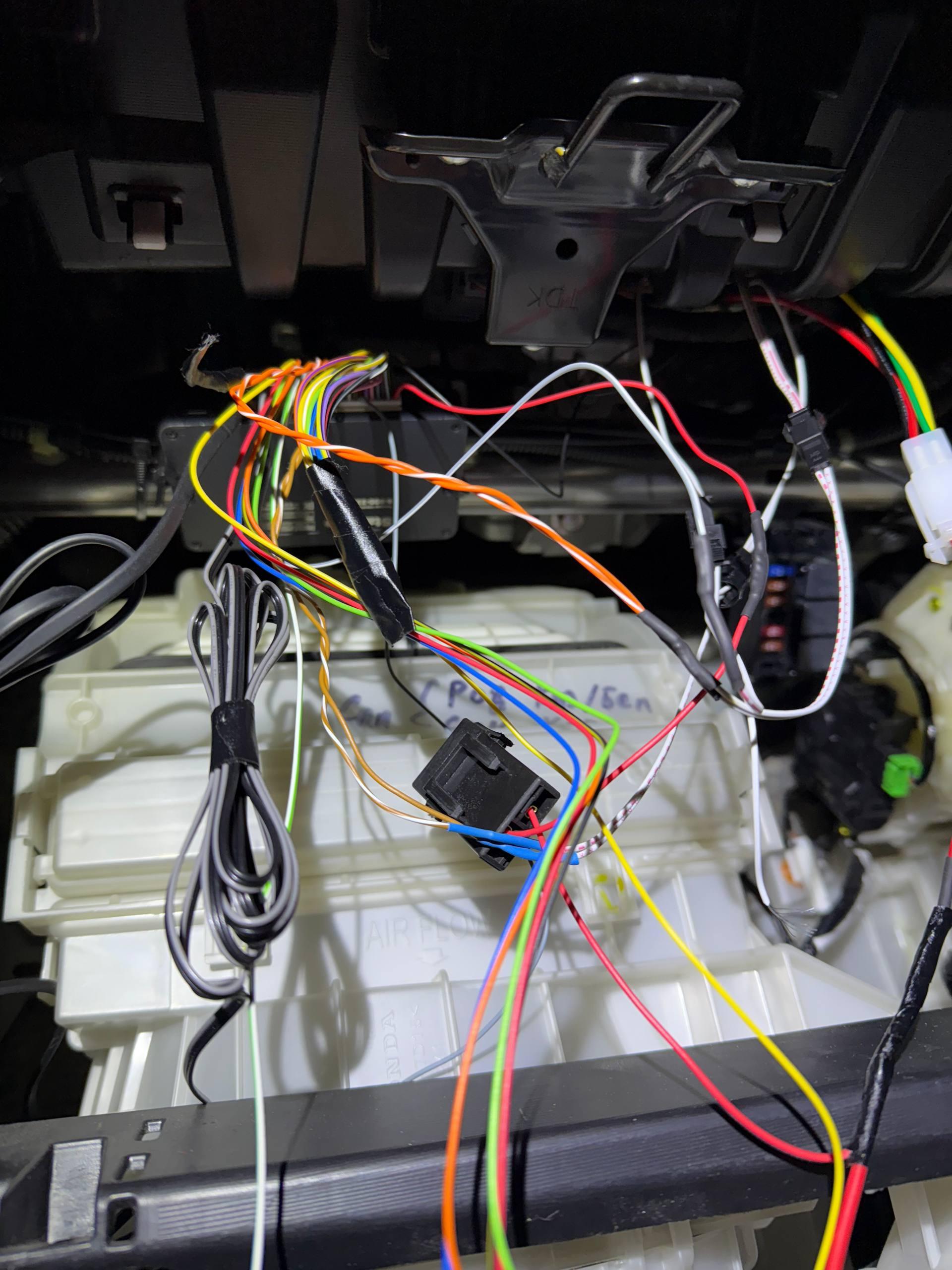

Здравствуйте. Спасибо всем кто отвечал на вопросы, особенно Вам. Доставил сигнализацию, все работает: автозапуск, бесключевой доступ. Использовал 3 реле с общим плюсом, как в заводской инструкции.

Ещё нужно сделать подогрев сидений, но времени нет разобраться со схемой.

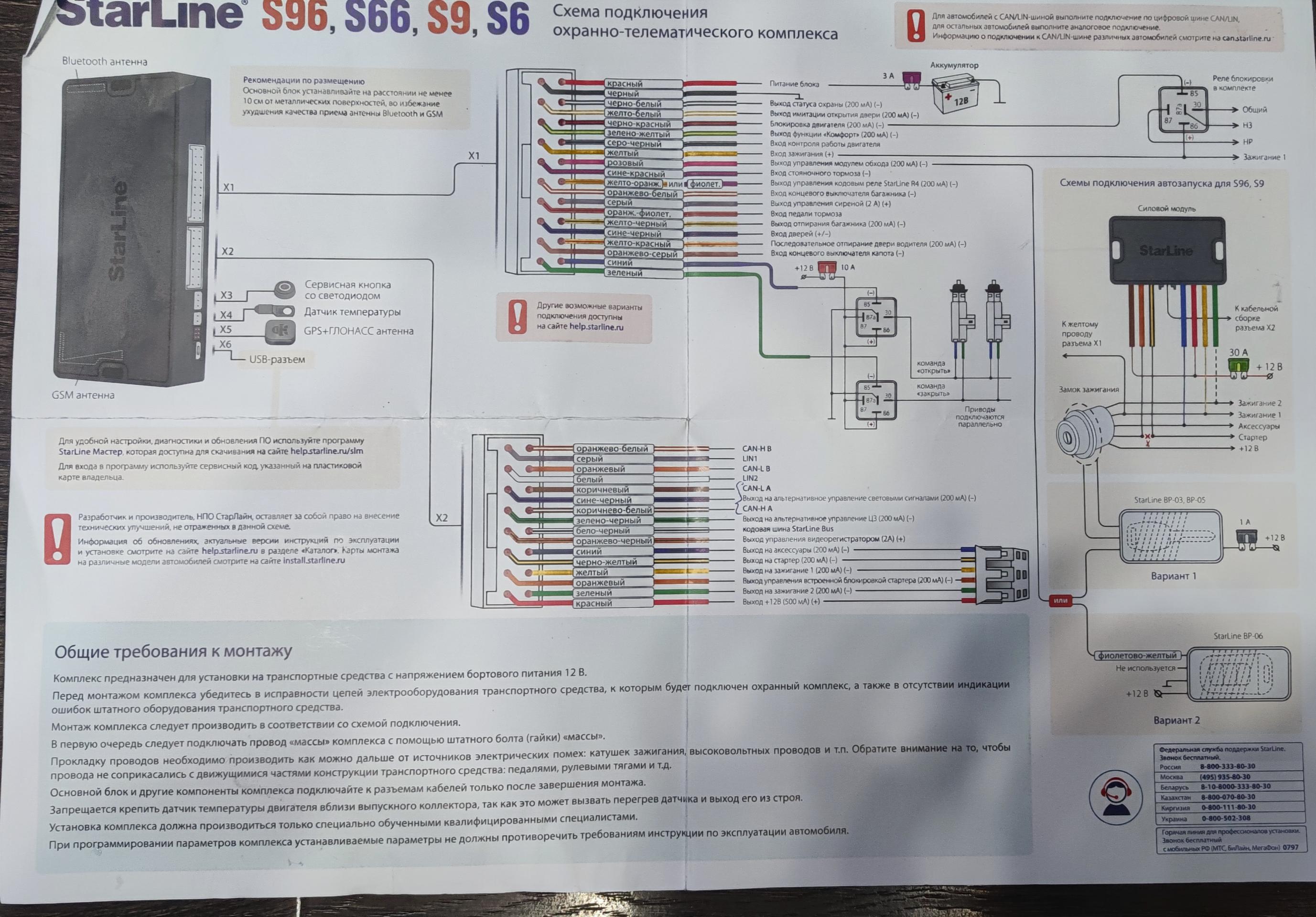

эта схема была в комплекте, она немного завела не туда.

Так Вам похоже "всучили" старую S96, , без приставки v2... Работать будет, а вот всяких новых фенек и плюшек  (которые доступны на v2) не будет...

какие?

1) Возможность добавить брелок с антенной для связи с ним, если ВДРУГ захочется.

2) Насколько знаю -   из-за ограничений "железа" есть  предельная версия ПО, с которой старушка S96 еще работает, Самые свежие обновы  ПО Вам уже не доступны.

Это то, что  сразу пришло на ум.
