Касательно карт установки A93 на LADA GRANTA 2019 года выпуска
Всем привет.

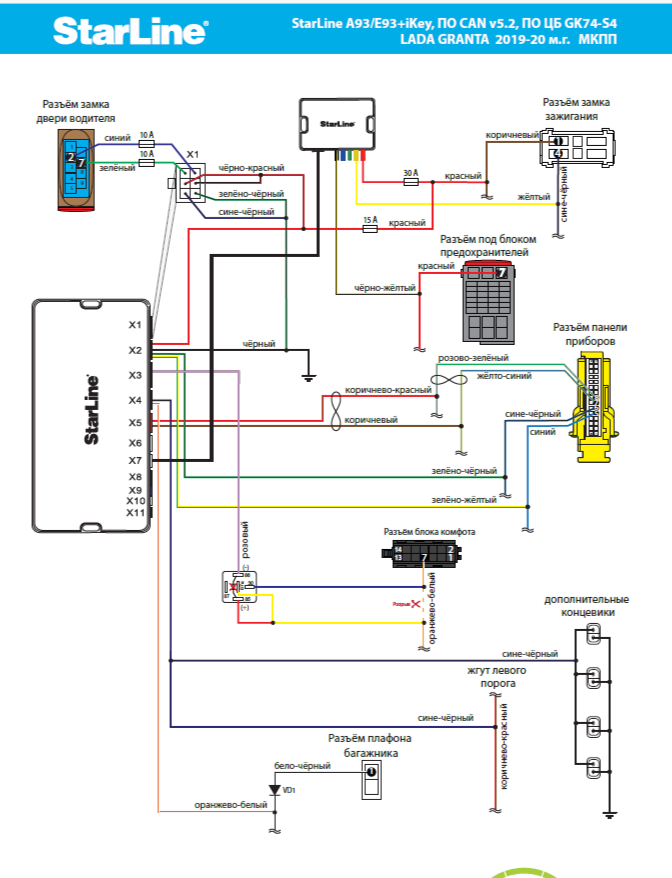

Купил ВАЗ 2194 LADA GRANTA 2019 года выпуска, по совету сайта купил сигналку А93 и докупил к ней CAN модуль v10. Поскольку на упаковке сигналки было написано ПО ЦБ GK74-S4, все установил по схеме v5.2 для LADA GRANTA 2019-20 м.г. МКПП. Столкнулся с тем что в ней не обозначено куда подключать сирену, про диоды на датчики дверей умолчали, да и в программировании не написали ни слова о том что если какой-то сигнал берешь через аналоговый вход то надо поставить в настройках "не искать его в CAN". Как то например сигнал с датчиков дверей не хотел видеть. Ну да ладно - с учетом того что под рукой была обобщенная схема самой сигналки - нашел там провода, на форумах вычитал что надо сигналы на CAN отключить, нашел инструкцию по инсталляции в недрах интернета. Столкнулся со сложностью "впихнуть" дополнительные пины в разъёме двери и в разъёме замка водительской двери. Хорошо что коллега на работе уже голову об них ранее разбил - подсказал что там есть механические блокировки от случайного вылетания пинов - благодаря ему я не пошел на "высверливание" разъёмов как многие "профессиональные установщики" в интернете агитируют.... а сделал все как "по заводу". Вобщем-то все заработало по итогу за исключением одной проблемы. При попытке открыть/закрыть двери с ключа или с сигналки во время работающего двигателя - открывается или закрывается только водительская дверь. В интернете так же много обсуждений мол выкинуть блок комфорта (он же блок центрального замка) или провода там закоротить и т.д. Вобщем бред какой-то. Кстати в схеме v5.2, как я понимаю, для обхода этой проблемы используется дополнительное реле, которое, почему-то, управляется выводом на обходчик иммобилайзер!!!! В итоге это не помогает. Нашел одно из решений это схема v6.1, с ПО ЦБ SA04-T4, где, кстати, и про диоды есть информация и про сирену и дополнительный провод к проводу с аксессуарами есть и совершенно иная схема подключения к блоку комфорта и другое подключение к приводу водительской двери. На одном из форумов пишут что по этой схеме у кого-то там погорели предохранители на цепях управления. Вот сижу теперь и думаю - как дальше быть? Что-то производитель сигнализации очень сильно путается в показаниях.... Это чтоб все ехали в фирменный сервис? Чтоб там в разъёмах профессионально высверливали пины? Что за бардак с документацией? Почему нет единообразия по модели авто? Почему установочное руководство надо где-то в интернете искать а не идет в комплекте? Это же установочный комплект сигнализации, а не отдельные компоненты.
Customer support service by UserEcho

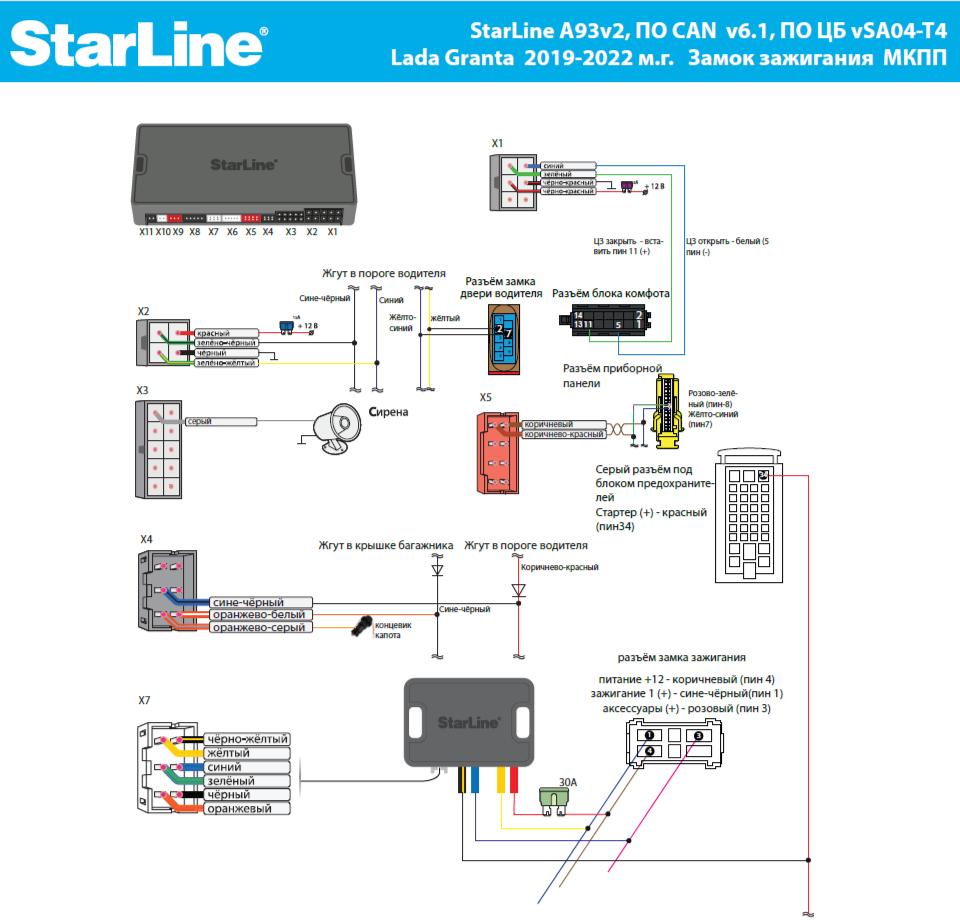

В итоге v6.1 рабочая схема или нет? Кто-нибудь по ней уже пробовал ставить? Не могу никак найти схему актуальную на машину - везде либо люкс, либо старая версия - не вижу точек откуда и куда идут провода на 5 контакт разъёма комфорта и провода Сине-черный и синий в пороге водителя, а то как бы не полыхнуло при сработке....
Обе схемы рабочие , тут проблема в самих авто,автоваз меняет как ему хочется.
Если все подключено по первой схеме , просто канал закрытия перенастроить на работу с задержкой .
это не версия схемы, а версия прошивки CAN на момент написания карты.
А мне вот интересно - где это Вы купли А93, если их уже не производят в Ленинграде-городе на Неве-реке около 4 лет???
В продаже только китайские подделки низчайшего качества...
Или всё-таки куплена А93v2? Впрочем и подделку А93v2 тоже можно купить легко, если не знать - где покупать можно, а где - лучше не надо...
https://support.starline.ru/communities/9/topics/46592-poddelka-a93
Если Вас угораздило купить подделку - заставить её работать стабильно и беспроблемно вряд-ли получится. Даже если выбрать правильную схему монтажа именно под версию своей машины...
Любая из мурзилок - НЕ ДОГМА, а всего-лишь - руководство к действию ( в любой из них есть красный текст в самом начале. Он не просто так написан в "мурзилке"). В машинах разных периодов выпуска и разных комплектаций (не только в автоВАЗе) всегда встречаются отличия... Но наш автоВАЗ - наше В С Ё! Не дает он скучать даже установщикам-ПРОФИ. Чего уж говорить про тех, кто решил побыть установщиком один раз и для себя...
Поверьте - в какую-нибудь Тойотку 1990х-2000х годов примотать сигналку куда проще. Даже без "мурзилки" можно обойтись...
Что касается инструкций по установке, то их мало кто читает, а укладывать в каждую коробку такой фолиант страниц под двести - сильно расточительно -одноразовая книжка... Года до 2012-2013 - укладывали. \потом перестали и правильно сделали - немало деревьев спасли от перемалывая в макулатуру.. Дышать чем-то тоже надо... А они - деревья - кислород вырабатывают (пока живы).
Если сильно надо - документацию по третьему -четвертому-пятому поколению можно найти прямо тут, только в соседней ветке форума техподдержки
https://support.starline.ru/knowledge-bases/2-baza-znanij-starline
Для систем охраны помоложе -шестого и седьмого поколений ищите тут
https://help.starline.ru/
