Гибкая логика.

E96BT_FL.slc  Настройки прилагаю.

Можно Ваш комментарий?

авто с МКПП ? почему читаем статус для АКПП ?

Да, авто с мкпп. В настройка стоит акпп? Посмотрю Настройки.

Да, авто с мкпп. В настройка стоит акпп? Посмотрю Настройки.

На Вашем скриншоте - стоит галка в АКПП-R...

Скажите пожалуйста где ошибка?

Рекомендую почитать

https://support.starline.ru/uploaded/file/13469/10/768/927bd292f9ebccd1a28324ef70affb90.pdf

и набрать в строке поиска "вебинар по гибкой логике StarLine" - будет что посмотреть, а не только почитать...

Ясно спасибо.

Настройки поправил,  но всё равно не сработала логика.E96BT.slc

Включил заднюю скорость, как сигнализация должна понять, что включена задняя передача?

либо из кан взять эту информацию либо аналогом подключить, какой вариант выбираешь?

По кан.

значит нужно в кан галочку поставить!

Она не активна при выборе, пишет авто не поддерживает функцию.

тогда только аналог)

Получается сига не видит заднюю передачу по кану?

99,9%

Может всё таки логика не правильно настроена?

а что за машина, какой год?

Шкода Рапид 18

а куда именно пытаешься галочку поставить?

В настройка старлайн мастер, есть настройки акпп  и мкпп. Когда выбираешь мкпп R пишет машина не поддерживает функцию, а акпп выбирается, все передачи  там R N D и т.д.

якобы должна читать из кан. непонятно. Аналог решит данный вопрос. Может другие что подскажут

Ясно Спасибо, подожду!

E96BT в2.slc  Если в кан нет сигнала назначить любой канал как вход з/х(отлючив в кан) ,в программах заменить кан на каналы

Вот как узнать что она не видит задний ход по кан ? Может логика неправильно настроена а может кан не видит. Надо настроить логику правильно, если логика настроена правильно, значит не видит кан.

Ну если в прошивке нет возможности поставить галочку = значит не видит

Вот теперь понятно. Подключать надо проводом?

Да

Потому наверно и была поставлена галочка акпп?

Галочка стояла по умолчанию,когда залили прошивку

Расскажите как подключить проводом? Хотя судя по таблице подключения должна видеть.

Свободный плюсовой вход ,делаем "не назначено" и пишем логику

Свободный плюсовой вход подцепить на провод задних фонарей?

Да

как вариант. Бывает на коробке передач есть датчик заднего хода. Как на шкоде я не знаю.

Тоже есть конечно.

Ясно Спасибо.

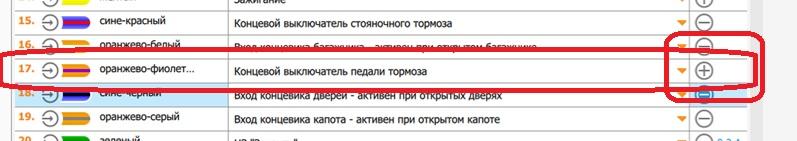

Не особо то и много свободных входов плюсовых. По схеме всего один плюсовой вход, это вход дверей. Он может быть свободным?  Вход педали тормоза не отмечен плюс или минус.

Не особо то и много свободных входов плюсовых. По схеме всего один плюсовой вход, это вход дверей. Он может быть свободным?

а) В ШКОДЕ - да, вполне может. И даже скорее всего свободен. пАчИму? Потому что в VAG  и их сестре Шкоде -  концевики дверей замурованы в замки самих дверей и дотянуть до них аналоговый контроль - это разбирать четыре двери, а цеплять контроль к фонарю салона, да еще в машине с МКПП - это обрекать владельца на геморрой с подготовками к автозапускам...

б) а что мешает добраться до блока и проверить?

Вход педали тормоза не отмечен плюс или минус.

Странно. А у меня указано

Здравствуйте. Прошу прощенья, перепутал с входом контроля работы двигателя, у меня тоже отмечено. А вот вход дверей отмечен и плюс и минус, значит на него можно сажать и плюс и минус? Значит если провод, концевой выключатель педали тормоза или вход дверей свободен, т.е. не подключен, сажаю его на провод аварийки, правильно?

Значит если провод, концевой выключатель педали тормоза или вход дверей свободен, т.е. не подключен, сажаю его на провод аварийки, правильно?

Причем тут аварийка??? Если Вам надо   увидеть  ЗАДНИЙ ХОД!!!

Вход надо цеплять туда - чего контролировать хотите... ДЛя контроля заднего хода по лампам заднего хода надо ВХОД+

А вот вход дверей отмечен и плюс и минус,

Да, только надо не забыть ВЫБРАТЬ - какой сигнал для него будет АКТИВНЫМ. По умолчанию - он МИНУС!!!

Опять прошу прощенья, понял что задний ход, а исправить опоздал, уже не исправить было!

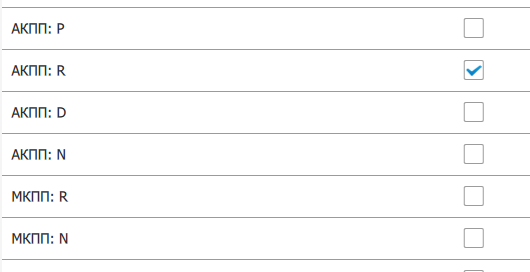

Объясните ещё один момент пожалуйста. В старлайн мастере галочка не ставится напротив МКПП R, когда я хочу её поставить программа пишет не поддерживается этим авто, ребята выше сказали значит кан не видит заднюю скорость, но галочка ставиться на АКПП R, она и стояла раньше я её просто снял, и раз она ставиться значит кан видит заднюю скорость? Или я что то не правильно понимаю?

Если пункт МКПП: R неактивен (закрашен серым цветом) то это значит что CAN библиотека сигнализации не поддерживает функцию чтения задней передачи на МКПП из CAN.

Галочка АКПП: R не будет работать на автомобилях с МКПП.

Вам надо найти в машине провод, на котором появляется 12в при включении задней передачи.

Во вкладке Каналы и CAN в списке выбрать один из СВОБОДНЫХ (неиспользуемых) ПОЛОЖИТЕЛЬНЫХ входов (серо-черный, желтый, оранжево-фиолетовый, сине-черный), подключить его к проводу, на котором появляется 12в при включении задней передачи, и назначить в выпадающем списке на этот вход "Функция не назначена"

Далее пишете ГЛ, в событии указываете: серо-черный - активное состояние

Ясно Спасибо Вам большое за разъеснение!

Здравствуйте. Всё получилось отлично,  всё работает. Огромное спасибо всем кто помогал, подсказывал и с терпением отвечал на казалось бы простые вопросы!!! E96BT_FL.slc

Спасибо, что отчитались. Рады,что всё получилось.

Вот только файл с настройками Вы выложили - ПУСТЫШКУ... В нем базовые настройки блока, а не Ваши индивидуальные под конкретную машину...

Вроде делал файл настроек логики. Исправлю.

Вроде делал файл настроек логики. Исправлю.

Если  у Вас всё работает - значит в блоке прошивка правильная.  Там ничего  исправлять не надо. Я просто   предупредил, что  выложенный Вами файл SLC - не тот, что у  Вас в блоке залит и никто Ваши настройки посмотреть не сможет, если захочет.

Я понял, я имел ввиду выложу новый файл. что бы Вы могли посмотреть.

E96BT_FL.slc (1).slc

E96BT.slc

Скину  сразу 2 файла с настройками .

Ну вот-  другое дело.
