RENO MEGANE 2017 г 1.5 дизель автомат старт стоп

Вы где-то на схеме видите силовой модуль запуска?

откуда идут эти провода и по + есть вопрос куда именно

Еще один...

Вы где-то на схеме видите силовой модуль запуска?

+100/500

Volodumur -  зайдите вот сюда

https://support.starline.ru/communities/10/topics/118698-a93-nissan-rogue

там в конце есть ответ - откуда брать МИНУСЫ , если они нужны машине от сигнализации...

РЕНО-НИССАН   - "братья навек"

а плюс по схеме с катушки 1а слаботочный куда?

а плюс по схеме с катушки 1а слаботочный куда?

Я бы сказал  -не куда, а ОТКУДА.

Катушку реле можно запитать  от красенького отростка, который торчит из  разъема  Х2 сигнализации. Если туда тащить шибко далеко, то найти непропадающий плюс в проводке машины  где-то поблизости от места установки реле. Только предохранитель обязательно поставьте. И желательно указанного номинала...

спасибо

я вас приветствую подскажите а 93 могу я доставить Кан два Lin два на эту плату смотрел фото на других там длинная сплошная под спины большое спасибо

Можете. Но будет-ли работать и как будет работать - понятия не имею. На фотографии - скорее всего  плата-ПОДДЕЛКА...

Устанавливать такое в машину не советую.  Прецеденты со сгоревшими стартерами и засаженными аккумуляторами из-за залипания реле  в моей практике уже были неоднократно. Не. Я такое в машины не устанавливаю. Я такое вырезаю, как раковую опухоль, после того, как ко мне обращаются с просьбой "починить StarLine", который  был установлен или самостоятельно или  другими установщиками  с низкой социальной ответственностью и которым всё равно - что устанавливать в машины клиентов и чем это может закончиться. А обращаются нередко с тем, что  "ЫефкДшту" (именно так - НЕ StarLine, а  его жалкая имитация) стал чиркать стартером  на стоянке или высасывать аккумулятор.  По всякие мелкие пакости типа ложных тревог и глюков брелока - я вообще молчу.

Почему я решил. что это подделка? Об этом мне сказали релюхи. Они  не тех производителей, которые должны быть в настоящем изделии... Но они  гораздо дешевле "фирменных". В настоящих  сигнализациях я видел только  реле фирмы NAIS.

Но это только вершина айсберга, так сказать.

Резисторы и конденсаторы китайцы обычно используют  не той группы надежности - не для всепогодного исполнения (минус 40 плюс 85), а для бытовой радиоаппаратуры (ноль градусов плюс 70), потому что они тоже дешевле. Но они "не умеют" работать  при минусовых температурах и "плывут" - сильно изменяют свои характеристики...

Микросхемы и транзисторы очень часто без запасов по току и напряжению (рассчитанные на заведомо меньшие токи и напряжения, чем заложили разработчики Ультрастар) - они тоже дешевле...

Нередко микросхемы  вообще являются ВЫБРАКОВКОЙ, не прошедшими все тесты их производителя и продаваемые производителем  по бросовой цене и ... БЕЗ ГАРАНТИИ их работоспособности.

Всё это запаяно в плату дешманским припоем, а качество изготовления самой платы - не верх мечтаний...

А кроме того -  принципиальная схема устройства китайцами ИЗМЕНЕНА. И не в лучшую сторону. Часть "лишних" деталей в схеме они просто выкинули, а некоторые участки переработали опять же с целью уменьшения количества компонентов. Цель понятна - УДЕШЕВЛЕНИЕ. Это не могло не сказаться как на общей надежности, так и на стабильности работы...

Китайцы  давно и  небезуспешно  наживаются на бренде StarLine, клепая подделки. Ультрастар борется с этим очень просто - каждые три-пять лет  обновляет линейку своих изделий, снимая с конвейера как раз те модели, которые начали подделывать наши "друзья" из поднебесной...

Модель A93  не производится  Ультрастаром уже более трех лет (одна из причин - появление  подделок)

В настоящее время с конвейера Ультрастар сходят  A93v2, внешне  не отличимые от  А93 (только модуль связи имеет другой вид), но  созданные на базе более продвинутой А95  и имеющая более  широкие возможности для установщика - в отличие от А93 в модели A93v2 практически все каналы могут быть  назначены на исполнение любой фиксированной  функции и/или переведены в гибкое программирование.

Внимание - вопрос: откуда у Вас эта А93? Серийный номер  с корпуса блока можете написать? Весь, полностью, начиная с буквы А.

я вас понял большое вам спасибо

я вас понял

предупрежден - значит вооружен.

я начал её ставить а потом снял так как там нету клин думал до докупить но вы говорите что Китай или подделка какая-то

Спасибо за фото. Это подделка... Подделка из Китая. Настоящие  сигнализации бренда StarLine с 2012 года  производятся на территории России  по ПОЛНОМУ ЦИКЛУ - начиная от изготовления платы и установки компонентов на неё и до упаковки в  коробку, включая изготовление  соединительных жгутов и отливку корпусов блоков и модулей. Только  комплектующие (радиодетали) - импортные... Но за это отдельное "спасибо" Мише меченному и Боре-алкоголику.  Отечественная электронная промышленность была почти полностью уничтожена (и не только она) в лихие "шибко демократичные " 1990е годы по указке "консультантов" из ЦРУ...

В поддельности можете убедиться сами, введя серийник    в разделе ПРОВЕРКА ПОДЛИННОСТИ  по ссылке  https://support.starline.ru/knowledge-bases/2/articles/47617-proverka-oborudovaniya-po-serijnomu-nomeru

Я ввел номер Вашей сигнализации и вот результат

Кроме того  - совсем недавно тут на сайте была тема про такую же поддельную А93. Быстро найти не могу ту тему...

Возможно кто-то из завсегдатаев форума, если заглянет сюда - даст ссылку на ту тему.

В той теме  на фото провода релейного модуля были  каждый умотаны по отдельности. У Вас было так же?

У настоящей А93 они идут  смотанными общим пучком

Вот так

В настоящем комплекте А93 единственный запаянный пакетик - это пакетик с  диодами, саморезами, концевиком и  круглой клеммой.  (в поддельном комплекте почти все компоненты рассованы по  пакетам, причем ЗАПАЯННЫМ)

В настоящем комплекте

  сирена - в шурщащем пакете  не запаянном.

В настоящем комплекте

батарейка, кусочек скотча для наклейки антенны и доп. брелок - в  пакетике-ГРИППЕРЕ (с застежкой по краю пакетика)

В настоящем комплекте

основной брелок - в пупырчатом красном пакетике минимального размера,

В настоящем комплекте

все остальные комплектующие - БЕЗ ПАКЕТОВ

В настоящем комплекте

В  ящике-коробке есть картонный вкладыш, разделяющий коробку на два  отделения.

На Ваших фото  вижу очень толстый красный провод с предохранителем 15А (синим), который идет в разъем Х2.

У настоящей А93 диаметр изоляции этого провода не более 2мм...  Как и толщина изоляции  проводов  черного и зеленых с полосками (черной и желтой)....

спасибо большое за помощь

добрый вечер я извиняюсь что вас ещё раз беспокою подскажите мне пожалуйста изрыли 85-й контакт идёт к выходу управления модуля обхода штатного иммобилайзера Х 3 розовый провод потом 30-й контакт реле идёт на 27 пин и Х3 желто красный провод тоже идёт но27 пин фото я добавлю благодарю вас

star line а 93 v2

добрый день подскажите я нарисовал схему у меня вопрос 30-й контакт реле выходит на 27 пин из блока StarLine X 3 желто красный идёт тоже к 27 пин и вопрос по фишке Ц провод с блока StarLine XR желто белый идёт к фишке Ц 21-й PIN всё верно??? спасибо

1) Вы уже приобрели настоящую А93v2?

2) В сигнализации А93  не все каналы можно перевести в гибкое программирование. Для многих из них есть  просто фиксированные варианты настроек - не более 4 вариантов для канала...

3) В подделке это всё может вообще не работать или работать с непонятными глюками...

и самое главное

4) НЕ НАДО ЛЕПИТЬ В КУЧУ совсем разные схемы реализации автозапуска....

да через 2-3 дня будет у меня

А 93v2 сейчас готовлюсь и надеюсь что вы мне поможете 🤝

Ну значит

НЕ НАДО ЛЕПИТЬ В КУЧУ совсем разные схемы реализации автозапуска....

Или делайте по одной схеме. Или по другой

Так как  скачивать прошивку для CAN-модуля  будете  наверняка ОТСЮДА  https://can.starline.ru/

то и схему рекомендую использовать  ПОД СКАЧАННУЮ ПРОШИВКУ,  и оттуда же из под слов  "схемы подключения"

то есть вот эту

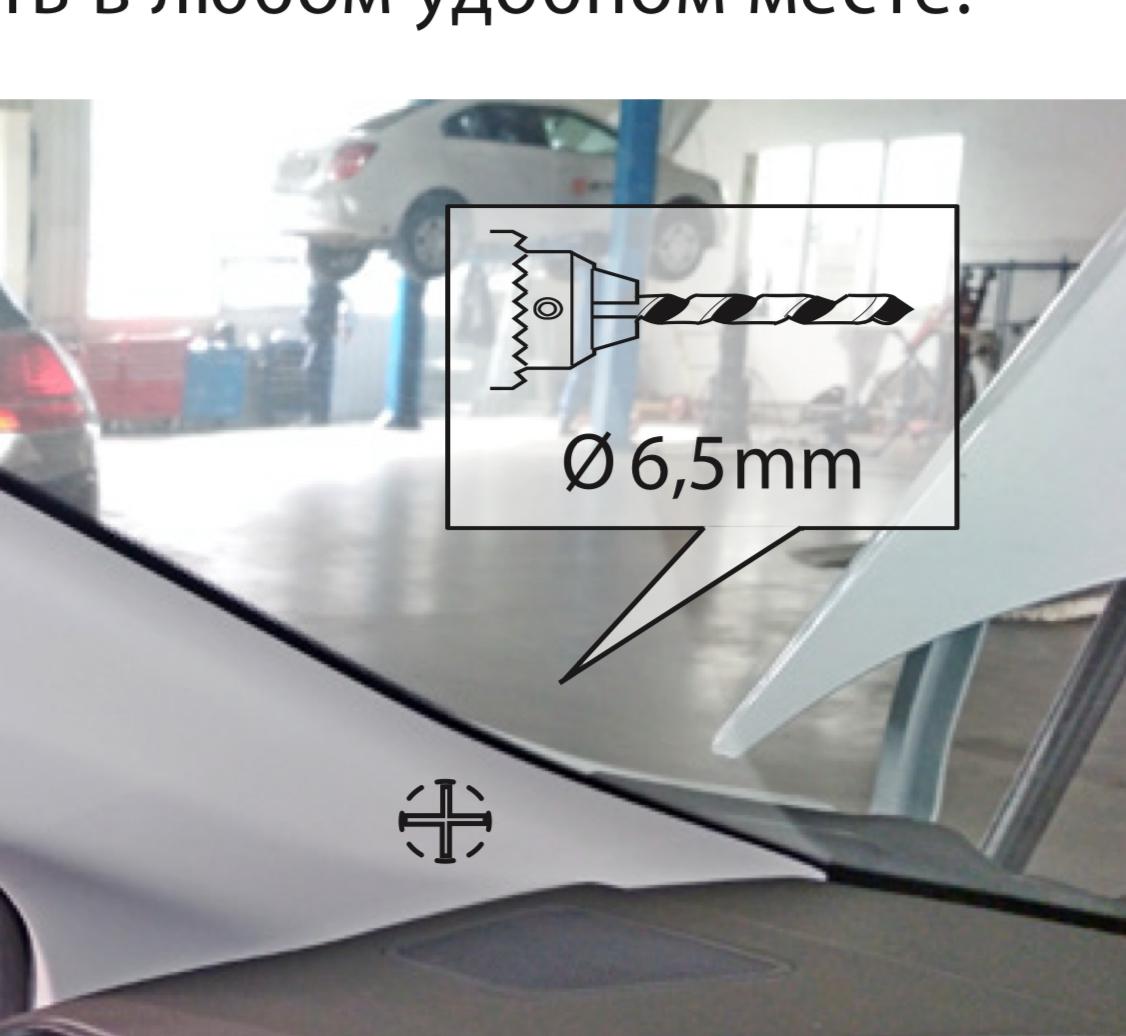

Нарытую "мурзилку" с картинками использовтаь для разборки салона и поиска цепей в проводке.
