s96v2 автозапуск

Обход иммобилайзера сделал через bp-04 , но тут загвоздка , не проходит обучение ... пробовал и через мастер и обновлять прошивки и сбрасывать все .

Какое обучение,о чем вы...?

Куда антена от обходчика подключена?

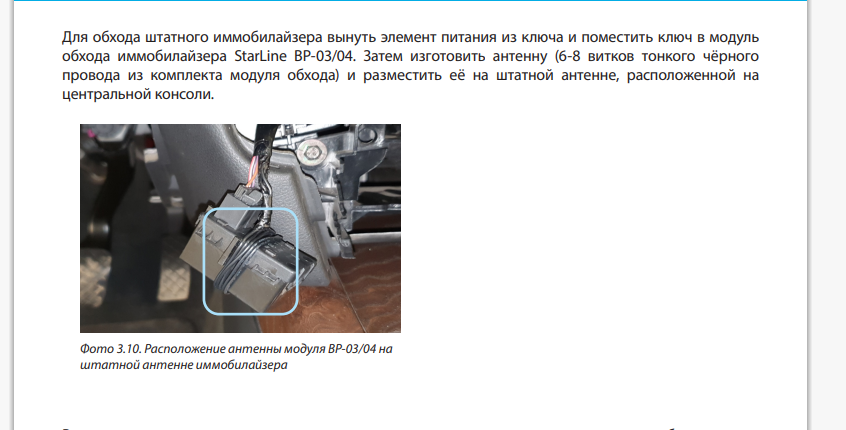

Антенна вокруг штатной антенны иммобилайзера  , как в инструкции и на фото для машины . Реле на bp-04 щелкает , но ключ не видит . Держал по разному его , без батарейки чип .

что за обучение делаете? что и чему хотите обучить?

и там стоит в мастере обход сигнализации datalink (пробовал и потенциалом ) . В настройках мастера вкладка Запуск Двигателя тоже выбрано по can lin .

у Вас аналоговый БП04. Для чего даталинк стоит в настройках? И еще интереснее для чего обход по кан-лин в настройках запуска?

Проводокрутство по картинкам без понимания - как это всё работает - путь  в тупик... Потому и настройки - от балды,  и  сам монтаж - не аЛЛё..

Про размещение   пассивного ЧИПа или ключа  в АНАЛОГОВОМ обходчике читайте тут

https://support.starline.ru/communities/10/topics/6799-obhodchik-immo-starlajn-bp-3

А кроме того - в коробочке с обходчиком лежал вкладыш-инструкция. Её тоже не мешало-бы прочитать...

Ну и настройки  выставьте под то, что Вы смонтировали в машине. У Вас АНАЛОГОВЫЙ обходчик. Никаких обучений не требуется. Только качественный грамотный монтаж и правильные настройки.

Чтобы появилось понимание - наберите в поисковике браузера слова "как работает обходчик иммобилайзера",  "принцип работы обходчика иммо",  "как собрать  самодельный обходчик иммобилайзера".

 И самое главное:

для начала  наберите "принцип работы ИММОБИЛАЙЗЕРА". Для начала надо понять - как работает сам иммо в машине. а потом уже разбираться - как его "обрулить"...

Спасибо за советы , не спорю , что знаний не так много  иначе бы не писал . В итоге получилось если не обматывать черным проводом вокруг как на фото , а взял из комплекта серый провод с круглой антенной и заработало . Почему не видит с черным не понятно , хотя так же ключ лежит и мотал по разному .

Неправильное количество витков или неправильно расположение антены. Как правило на ауди антену лучше распологать перед замком за его накладкой

В итоге получилось если не обматывать черным проводом вокруг как на фото , а взял из комплекта серый провод с круглой антенной и заработало .

В этой рамочной антенне количество витков такое же - как в   катушке внутри обходчика.

Коэффициент трансформации 1:1

Потери сигнала возможны, только если  рамочная антенна не четко над катушкой считывателя ЧИПа,  расположенной  внутри корпуса замка зажигания или  сам ключ лежит  неверно внутри катушки в корпусе обходчика.

Кстати - петлю-перемычку внутри обходчика  с платы удалили? Ну раз использовали схему-наброс.

Почему не видит с черным не понятно , хотя так же ключ лежит и мотал по разному .

Количество  витков черного сколько намотали? В рамочной антенне их от 18 до 22...

 заработало

Ну и славно.

не спорю , что знаний не так много иначе бы не писал .

Значит мы побыли Фиксиками, а Вы вспомнили детство и школьный курс.

У меня один сослуживец  на основной работе, не связанной с автосигнализациями (и не электронщик по жизни)  в свое время, когда вышел цикл мультиков про Фиксиков, признался, что при  просмотре мультиков со своими детьми  узнал  много нового для себя из  школьного курса физики.  😉

Витков по разному мотал , вплоть до всего что есть . Да разрезал перемычку . Работает и хорошо как говорится) спасибо
