Questions
Здравствуйте.

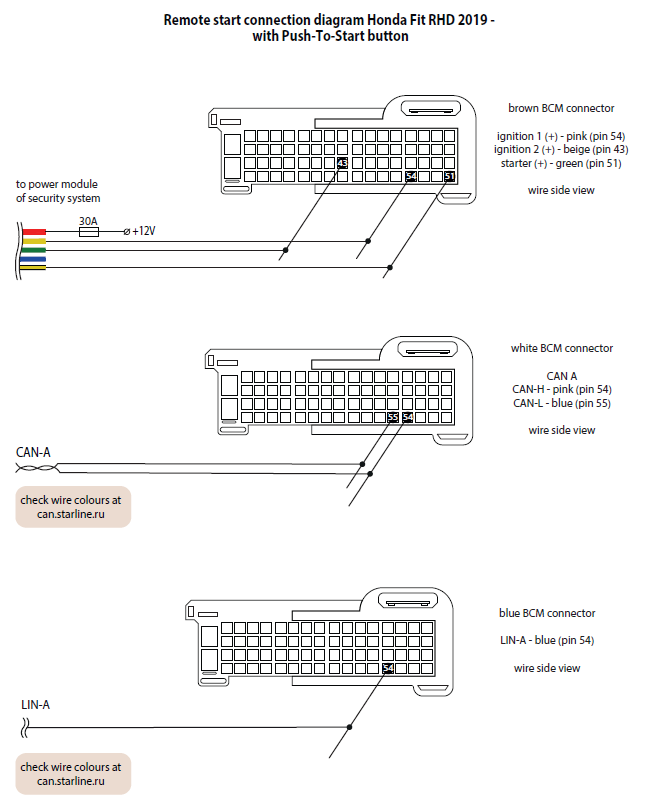

Хочу приобрести и самостоятельно установить S66 без силового блока для автозапуска, и, судя по картинкам с программы это возможно. Правильно ли я понимаю?
Customer support service by UserEcho
Выходы должны быть силовые. Если без силового блока--коммутируйте на доп реле
Я о том. нужен ли дополнительный т.н. силовой блок для автозапуска? Очевидно, что судя по фото ничего силового там нет, может быть гальваническая развязка или инвертирование - может быть, но сам силовой блок как будто не к чему.
А Вас не смущает, что на схемах возле названий цепей ЗАЖИГАНИЕ1, ЗАЖИГАНИЕ2, СТАРТЕР стоят плюсики, а блок S66 умеет выдавать только минусики. У него есть два провода: серый в разъеме Х1 и оранжево-черный в Х2 умеющие выдавать плючсики. Но их только два, а не три, и к тому же их куда разумнее использовать по из прячмому назначению (в заводской настройке).
Очевидно, что судя по фото ничего силового там нет,
Ну силовое или не силовое, а миллиампер 200-300-500 тпам вполне может потечь.
может быть гальваническая развязка
Не путайте мягкое с жирным.
Гальванитческая развязка - это из другой оперы.
или инвертирование - может быть,
Чем инвнртировать собираетесь? Ставить три транзистора P-N-P? Это вариаент. Есмли резисторыв вокруг нгих прпвильно расстапвитен - минус-каналы не сгорят. и нужные для машгины плюсы будут и без реоейного модуля.
но сам силовой блок как будто не к чему.
По большому счету - он тоже классический ИНВЕРТОР. На входы приходят МАССЫ (минусы), а на вывходы выходят ПЛЮСЫ. Причем с хорошей нагрузочной способность.. Так что это не просто инвертор, а еще и УСИЛИТЕЛЬ сигнала.
т.е. трёх реле для инвертирования уровня будет достаточно?
хочу сам поставить, да сэкономить, так уж привык
т.е. трёх реле для инвертирования уровня будет достаточно?
Да, достаточно. Главное:
а) правильно собрать схемы релейных инверторов, не забыв про предохранитель, чтобы пожара не было.
б) реле взять с катушками не менее 120 Ом. Это уже чтобы слаботочные каналы, к которым Вы подключите эти релюшки - не погорели в сильный мороз. При чем тут мороз - в курсе? И почему каналы могут именно в мороз погореть, если сопротивление катушек реле будет меньше 120 Ом?
Подсказка - если сопротивление катушек будет 70 Ом или меньше, то каналы сигналки могут погореть и летом...
хочу сам поставить, да сэкономить, так уж привык
Законнео желание. Каждый сам себе режиссер и кузнец своего счастья. Ведь и предстапвление о счастье у каждого свое.
