Kia picanto 2018 не срабатывает имитация педали сцепления
Подключили сигнализацию e97 по карте монтажа от e96, в starline master назначили провода как на e96 (получилось что один провод различается по цвету на имитацию открытия двери). Авто заводится ставим на ручник, выключаем зажигание тухнет магнитола и свет фар, авто не глохнет, ставим под охрану авто закрывается и глохнет, пробуем заводить включается приборная панель и щёлкает реле, стартер не крутит, пробуем внутри авто нажать сцепление во время автозапуска тотже эффект не заводится, помогите что делать. Заранее благодарен.
Customer support service by UserEcho
оранжевый и черный с желтой полосой прописаны как имитация педали сцепления. Оранжевый ближе к проводке авто черный с желтой полосой ближе к разьему
оранжевый и черный с желтой полосой прописаны как имитация педали сцепления. Оранжевый ближе к проводке авто черный с желтой полосой ближе к разьему
т.е. Вы куда то подаете два плюса?
У вас же не такой модуль запуска...
сначала черно жёлтый вообще не назначен был, потом и его на имитацию назначили
У вас ДРУГОЙ модуль запуска....
Мало прикрутить провода по цвету ...посмотрите схему ,вам надо один провод разорвать на второй подать +12...
файл настроек выкладывайте
как доберусь до машины скину
+100/500

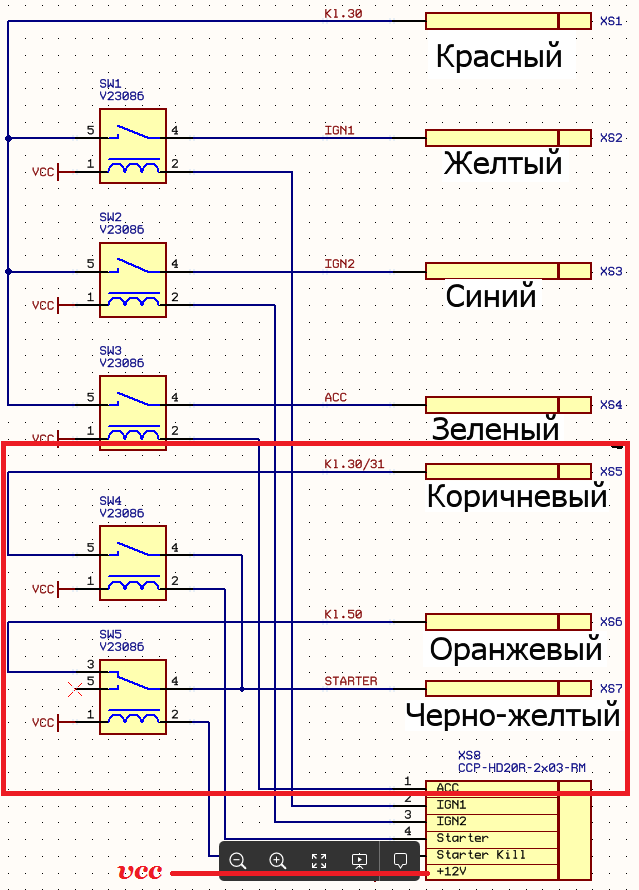

В релейном модуле "сапичечный коробок" внутри вот это

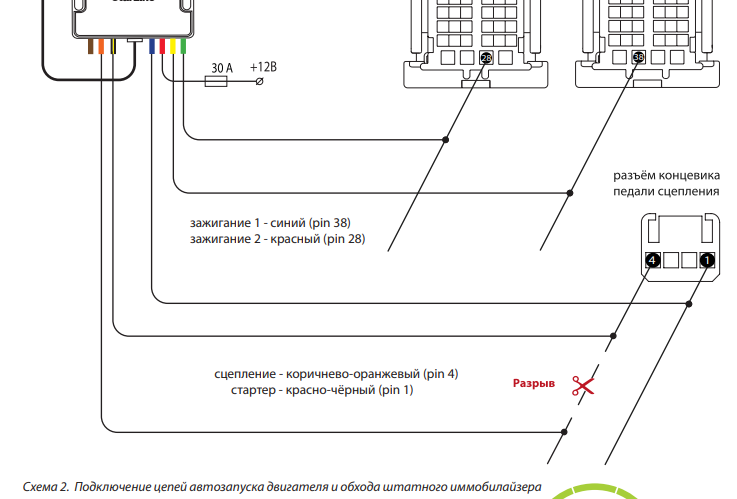

и в схеме из "мурзилки",по которой Вы всё подключали педаль сцепления рвется
реле SW5.
А теперь достаньте плакат, котороый лежал в коробке с сигналкой и посмотрите - какие в нем реле могут ПОРВАТЬ что-нибудь в какой-нибудь схеме...
А если Вы еще и синий с зеленым проводами примотали по схеме из "мурзилки", НО при этом не примотали сине-белый и зелено-белый к плюсу, то вообще ТРУБА-дело...
Надо что называется - ВСЁ ПЕРЕДЕЛЫВАТЬ под нюансы нового релейного модуля...
picanto 2018.slc
Посмотрел файл настроек.
Рекомендация прежняя

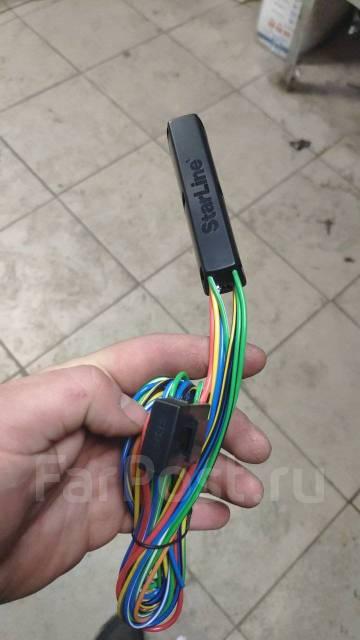

у меня релейный модуль типа пенал
Как правильно написал коллега "Старик", работа модулей запуска отличается. В Вашем случае берете, допустим, синий и сине-черный провода с блока запуска и привязываете "в разрыв" педали сцепления. Назначив при этом функцию синего провода из разъема Х2 как "имитация педали тормоза или сцепления". Оранжевый (ну или черно-желтый, какой Вам больше нравится) назначаете "стартер" и подключаете согласно карт монтажа.
Второй момент. Во вкладе "запуск двигателя" не понятен момент. "Управление обходом штатного иммобилайзера" у Вас заявлен "аналоговый сигнал". В то же время во вкладке "каналы и CAN" стоит галка в строке "временный обход штатного иммобилайзера". Исправьтесь...
Я бы сделал так:
-желтый на зажигание 1. Настройка заводская (ЗАЖИГАНИЕ1).
-оранжевый - на зажигание 2 (вместо зеленого из мурзилки) - настройка ЗАЖИГАНИЕ2
-черно-желтый - к пину 1 фишки на педали сцепления. Настройка -заводская (СТАРТЕР
-сине-черный и синий (или зелено-черный и зеленый) - В РАЗРЫВ провода на педли сцепления с пина 4.
Настройка - имитация педали сцепления или тормоза
Сине-белый и зелено-белый ( а также неиспользованные для имитации педали зелено-черный и зеленый ИЛИ сине-черный и синий) - укоротить и заизолировать. Никуда не подключать. Ну или использовать оставшееся реле с полной группой контактов для решения других задач.
