Ошибка в схеме подключения трекера M66V2

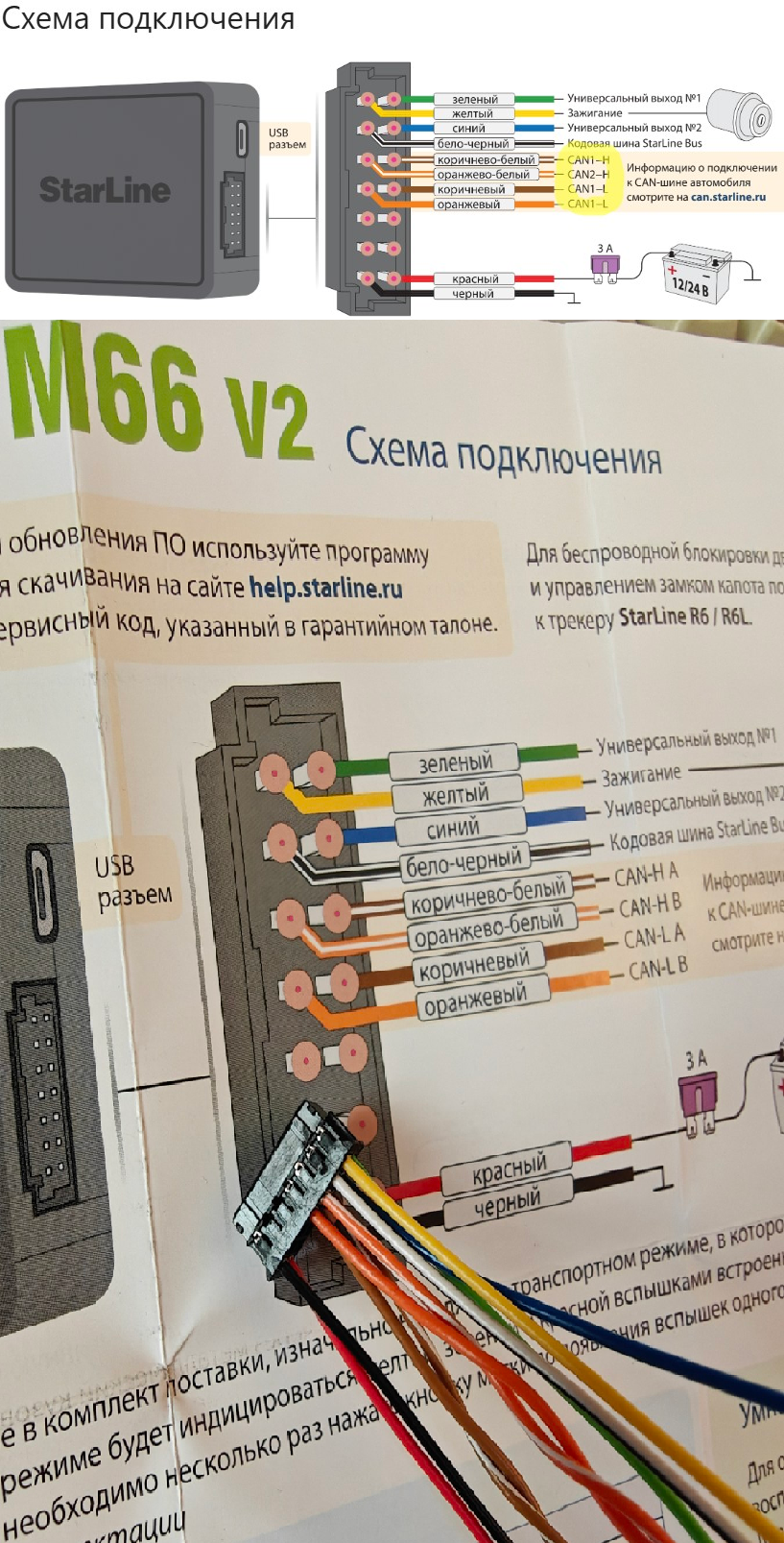

Здравствуйте! Пожалуйста, исправьте ошибку на схеме подключения трекера M66V2 к шинам CAN (на картинке видно, что коричнево-белый идет к CAN1-H, оранжево-белый - к CAN2-H, коричневый - к CAN1-L, оранжевый - к CAN1-L).
Ошибка есть и на схеме в бумажном варианте (идет в комплекте с трекером), и в электронной версии, но ошибки разные.
В бумажном варианте схемы другие обозначения: коричнево-белый идет к CAN-H A, оранжево-белый - к CAN-H B, коричневый - к CAN-L A, оранжевый - к CAN-L B. При этом свиты в витую пару провода коричнево-белый с коричневым и оранжево-белый с оранжевым.
Customer support service by UserEcho
в чем ошибка?
коричневая пара - первый кан.
оранжевая пара - второй кан.
с полоской - хай, без полоски - лоу.

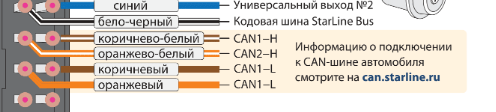

В бумажном варианте нет ошибки. В электронном есть - вместо CAN1-L нужно было написать CAN2-L.
Правильно понимаю, что без разницы, к какому CAN трекера подключать высокоскоростную и низкоскоростную шины автомобиля?
...на help.starline.ru оранжевый -тоже к CAN1 L ...как и коричневый....наверное-в этом
а! вот тут ясно. на оранжевом цифра 2 должна быть. теперь ясно. честно - никогда на это не смотрел) смотрел на кан.сл просто что куда подключить и все
Автор, Вы про эту же ошибку или про что-то другое?
Да, именно про эту
