S96v2 Не запускается с автозапуска

а если просто включить зажигание, отобразится иконка ключа на машине в приложении?

Да, отображается

а как подключены выходы на запуск?

Попробовал, все равно пишет отсутствует статус зажигания

файл настроек выкладывайте .

S96V2.slc

зелено-белый и сине-белый подключены ?

зелено белый подключен вместе с красным к 12в

Сине-белый не подключен

Поставил плюс  вопросу коллеги.

А от  себя добавлю:

У  Вас в настройках CAN поставлена галка напротив ОБХОД ИММОБИЛАЙЗЕРА (то есть  разрешен  обход иммо по цифровым шинам), а в разделе настроек "запуск двигателя" указан "АНАЛОГОВЫЙ сигнал", а должен быть  "обход по CAN-LIN"....

Все заработало, спасибо! Почему в схеме StarLine не указано что нужно подключать сини-белый провод? Ну и зелено-белый также не указано

Все заработало, спасибо!

Слава тебе господи.

Почему в схеме StarLine не указано что нужно подключать сини-белый провод?

Ну и зелено-белый также не указано

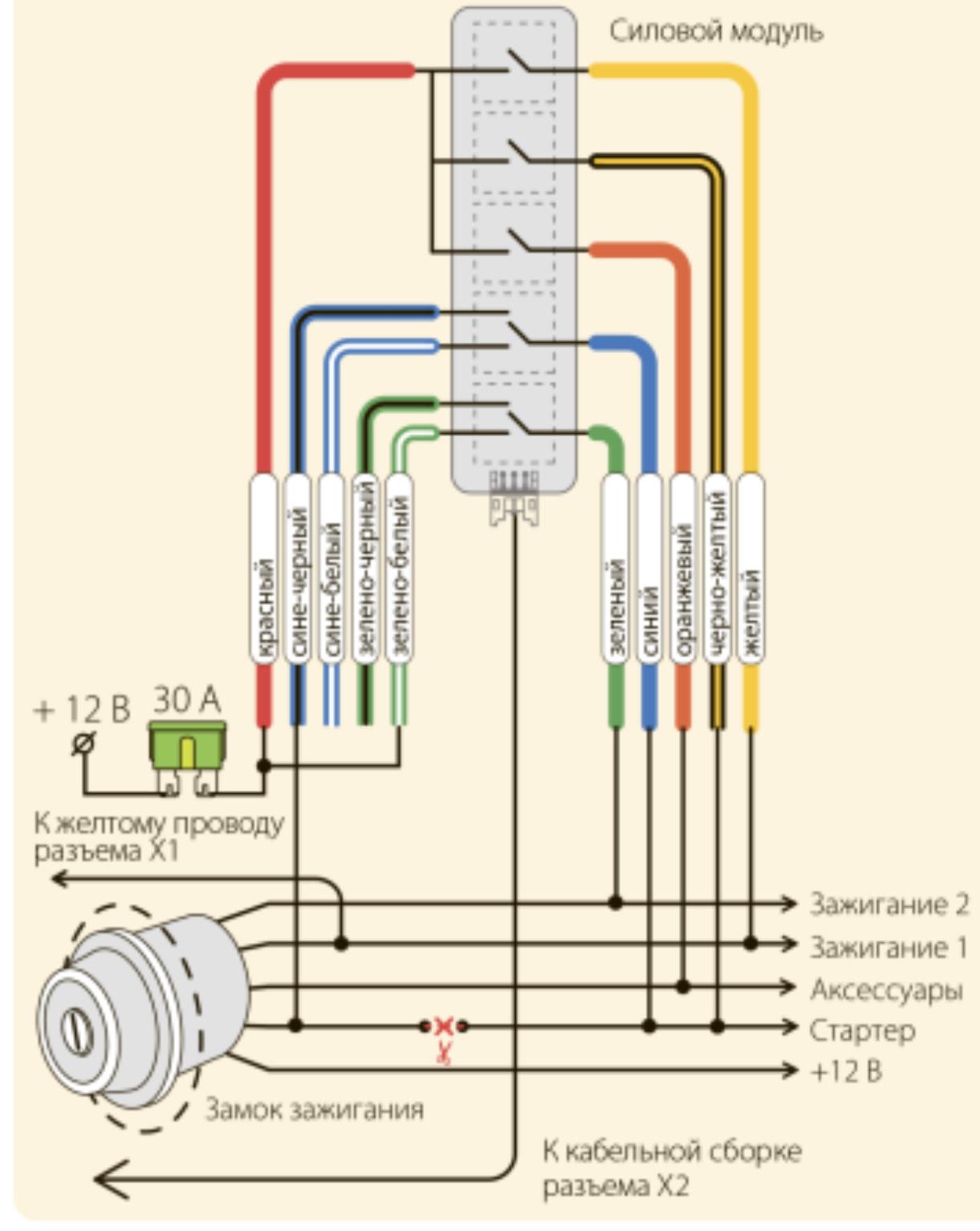

Указано и то и другое. Указано там, где  описывается УСТРОЙСТВО того  релейного модуля, который Вам достался... То есть НА ПЛАКАТЕ из коробки. И заметьте  - там, на плакате, кроме модуля "вытянутый пенал"  есть еще один модуль - "спичечный коробок".

Как думаете -те, кому достанется он в комплекте с сигналкой - начали-бы задавать вопрос:

"а где мне взять сине-белый и зелено-белый провода??? У меня на моем релейном модуле ИХ НЕТ!"

Зато  про "спичечный коробок" у установщиков  на этом форуме бытует поговорка  - "проклятье коричневого провода". Его нет  у Вас, но его тоже забывали и забывают  примотать к красному те, кому достался "коробок"...

про зелено-белый указано , что подключать к красному, а про сине-белый не указано.

Потому что в этой ТИПОВОЙ схеме:

а)  всего один "стартер" на замке зажигания (напомню Вам, что у Вас ДВА провода с такой логикой на замке - один -управление стартером, второй управление цепями холодного пуска)... Так что ЭТА схема Вам не подходит уже даже по этому ФОРМАЛЬНОМУ признаку...

б) в этой схеме  синий канал использован в качестве БЛОКИРОВКИ СТАРТЕРА  (в качестве примера  возможности его использования НЕ ТОЛЬКО ДЛЯ ДУБЛЯЖА цепей замка) -  из него в  данную  схему подключены синий и сине-ЧЕРНЫЙ провода - НЗ-контакт  реле...

Те, кто умеют читать схемы - видят - как устроены каналы синего и зеленого. Их можно использовать много как и много для каких целей. Вплоть до того, что ими можно собрать  схему, изображенную чуть выше  - на двух дополнительных реле, подключенных к синему и зеленому проводам из разъема Х1.  обойтись бкез этих внешних дополнительных реле...

В этом смысле - ПЕНАЛ куда функциональнее, чем  КОРОБОК. В нем  (в коробке) только ОДНО реле с полной группой контактов...
