Toyota IQ неверное описание точек подключения на сайте
Добрый день.
На сайте https://can.starline.ru/43/39/7702#connections указаны неверные подключения.
В частности, Toyota IQ 2012 пруль, указаны пины OBD верные, но цвета проводов другие. Скрин с мануала прилагаю, в жизни совпадает с мануалом тойоты, а не сайтом старлайна.
Проблемы:
1. Сигнализация не входит в режим BLE после нажатия 9 раз на сервисную кнопку и включения зажигания (хоть кнопка и старт стоп, но знаю разницу между зажиганием и ACC). Т.к. авто не видит CAN шину. Это подтверждает то, что в приложении starline сигнализация отображается как "онлайн", но состояние дверей (как пример) - не видит. Что я тут упускаю?
2. Максимально тупой вопрос - линия RX/TX - как еще может называться на официальной схеме (именно RX/TX не вижу)? Исходя из описания на сайте "Средний разъем блока BCM справа от руля." - блока справа от руля нет. Блоки находятся у пассажира слева и цвета другие.
3. Ну и цепь запуска SLP - такого разъема тоже не вижу. Есть подсказки где искать?
Customer support service by UserEcho
Проблемы:
1 9 раз ,подождать , синий цвет , ещЁ один раз нажать ...

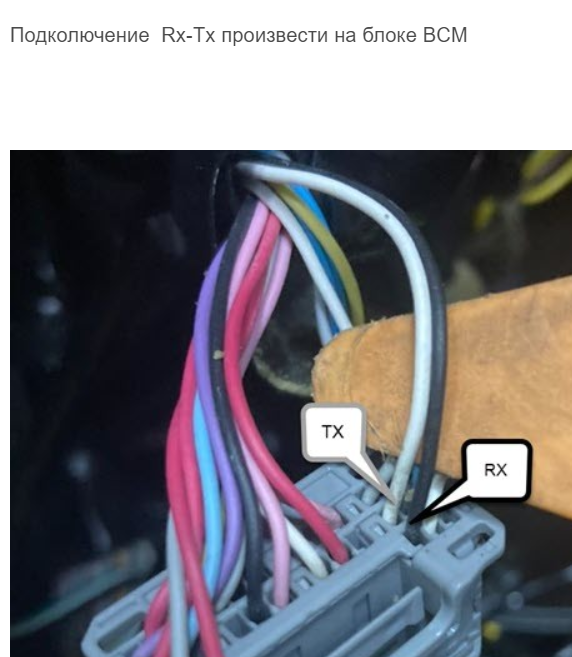

2 другой вариант фото из панды .

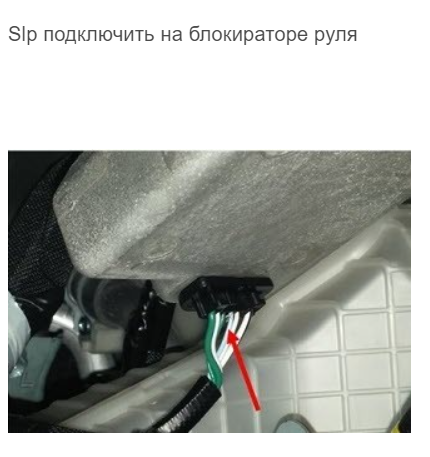

3 авто с кнопкой старт - стоп ? фото из панды .
Огромное спасибо. Сегодня уже ночь, завтра буду искать по Вашим фото. А что такое "панда"? Приложение или сайт какой?
А что такое "панда"? Приложение или сайт какой?
Это прямой конкурент StarLine в борьбе за клиентов. Но это не медвежата с эвкалипта. Это сигнализации бренда Pandora.
В частности, Toyota IQ 2012 пруль, указаны пины OBD верные, но цвета проводов другие. Скрин с мануала прилагаю, в жизни совпадает с мануалом тойоты, а не сайтом старлайна
В машинах разных периодов выпуска, разных комплектаций, цвета некоторых цепей могут иметь отличия... Расположение в ПИНах разъемов - КАК ПРАВИЛО одинаковое, если сами разъемы одинаковые. Гнездо OBD в современных машинах - стандартизовано. В нем все ПИНы - всегда имеют одно и тоже назначение (за редким исключением)
Про пандору я и не подумал даже)) Еще раз спасибо за информацию.
Я уже вычитал, что в BLE не заходит (после 9 нажатий+зажигание), т.к. не видит включения зажигания по CAN (еще и кнопка старт-стоп), так как не влита нужная прошивка. Завтра если все получится, сделаю фото и прилажу сюда. Может потом пригодится кому (кто будет гуглить подобное).
