Starline s96 v2 & Kaiyi e5 Схема автозапуска модуля зажигания
Здравствуйте, захотел самостоятельно поставить автосигнализацию starline s96 v2. Открытие и закрытие двери работают , включенное зажигание видит. Прекрасно понимаю, что проблема в подключении модуля автозапуска.

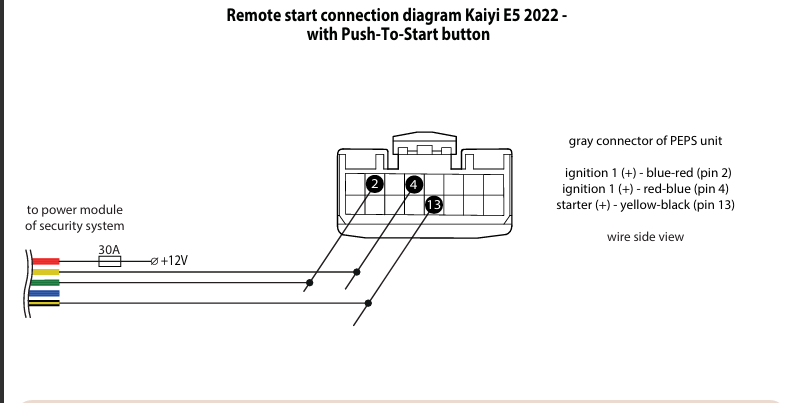

В схеме написано следующее подключение

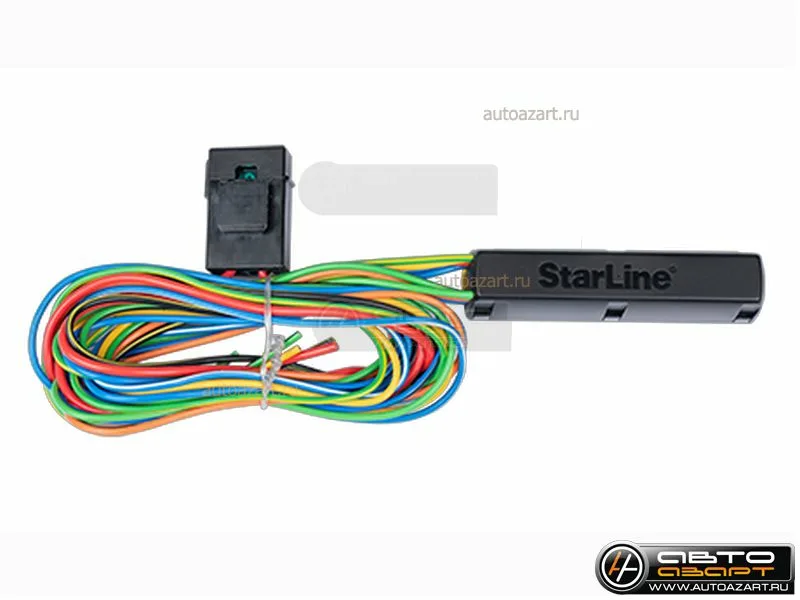

Используется такой:
Вопрос состоит в следующем, Какие еще провода надо подключить для работоспособности автозапуска. В инструкции в общей схеме указан коричневый провод на +. В этом модуле его нет.
Есть ещё интересный момент , если подать команду на автозапуск, то слышны 2 щелчка реле. Если в этот момент самостоятельно включить зажигание , то она заведётся.
Сервис поддержки клиентов работает на платформе UserEcho
что куда сейчас подключено с силового модуля ?
Подключено как раз , как тут
Красный питание
Желтый и зеленый зажигание
Желто-черный стартер
Понял свою ошибку, попробую ещё раз
а зелено-белый ?

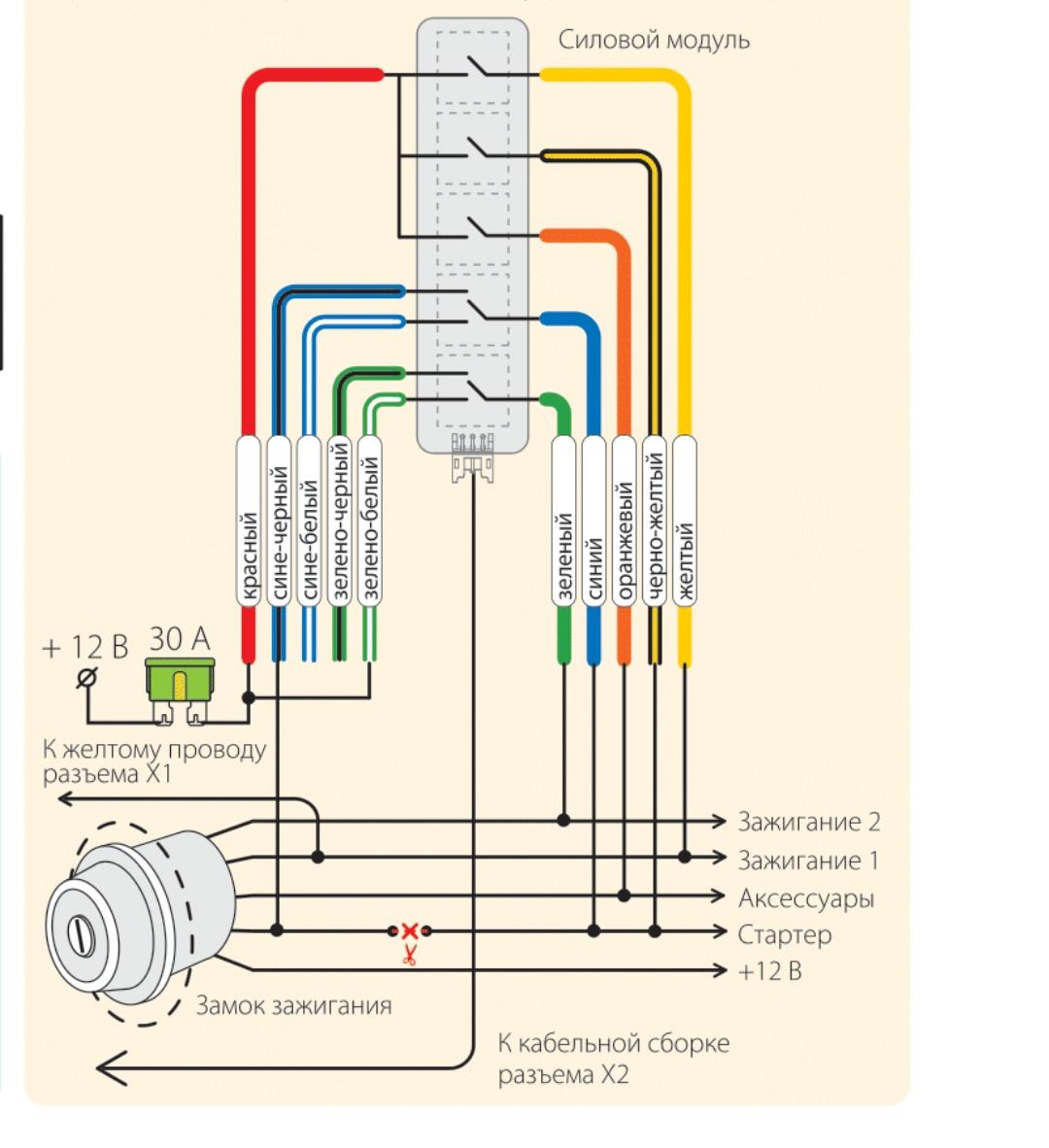

Никуда не подключил. Я только что нашел схему установки, почему-то в моем наборе схема только от старого модуля зажигания. Вопрос а можно обойтись без блокировки стартера, тоесть не подключать сине-черный и дополнительный провод на стартер. Если я просто подам 12в на бело-зеленый этого будет достаточно?
можно .
вместо зеленого используйте оранжевый и назначьте на него зажигание 1. Не нужно будет ничего никуда больше приматывать и подавать.
Спасибо за идею, так и сделаю
S96V2 KAIYI Е5.slc
На всех схемах , скрины которых Вы выкладываете - оба зажигания - ГЛАВНЫЕ. Оба они "ЗАЖИГАНИЕ1" (на схемах -это не порядковый номер цепи, а АЛГОРИТМ её работы. ОДИН - это неотключаемое при стартерной прокрутке. ДВА - это ОТКЛЮЧАЕМОЕ при вращении стартера...).
А в настройках Вы что задали для провода сигнализации, который примотали вместо зеленого провода релейного модуля?
И это при том, что мой коллега два дня назад написал Вам
Повнимательнее, а то так дым из машины пойдет - а виноваты будем мы... ТипО - "плохо подсказывали".
