Подключение модуля автозапуска E96 V2. Распиновка шлейфа.

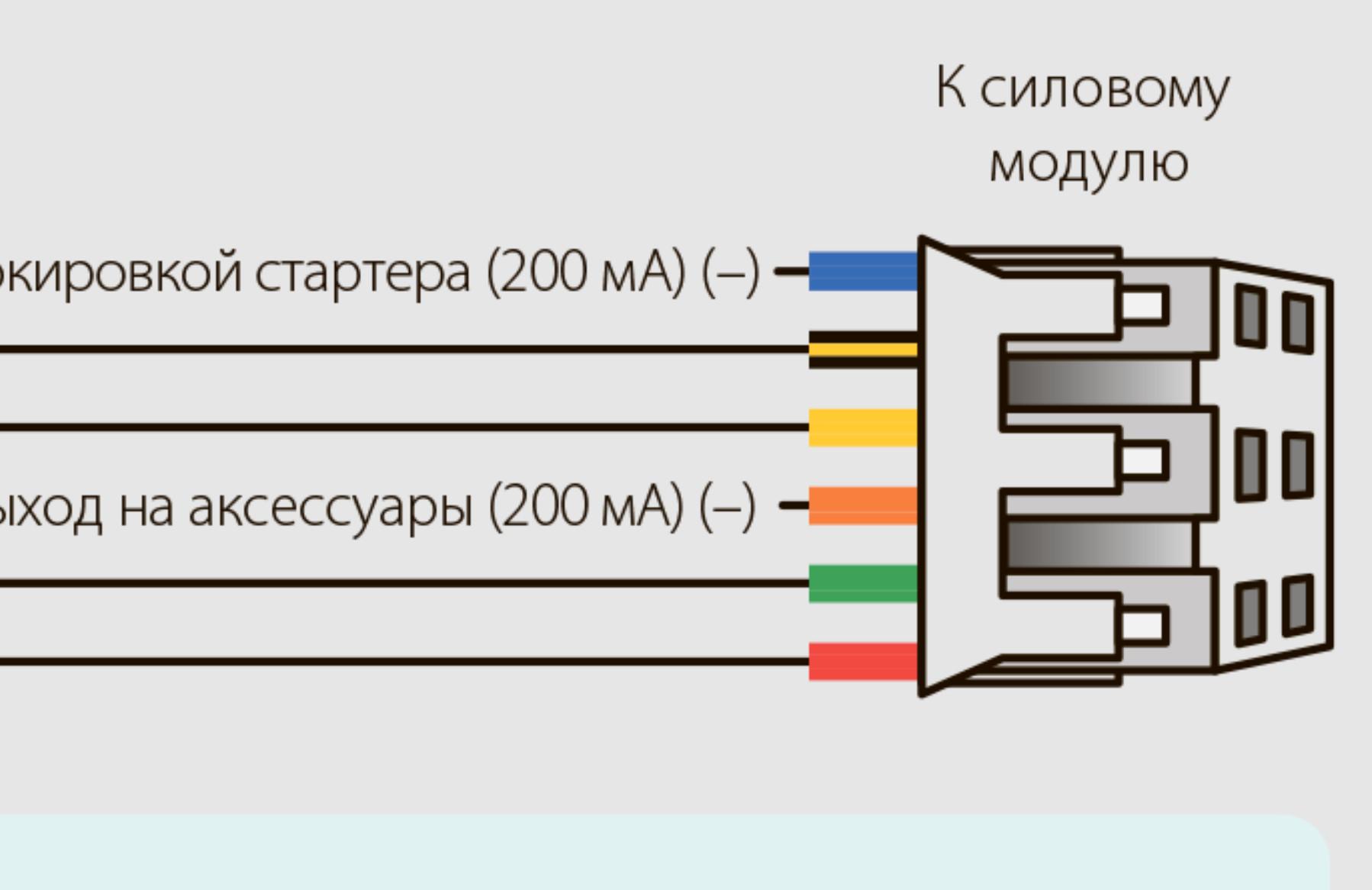

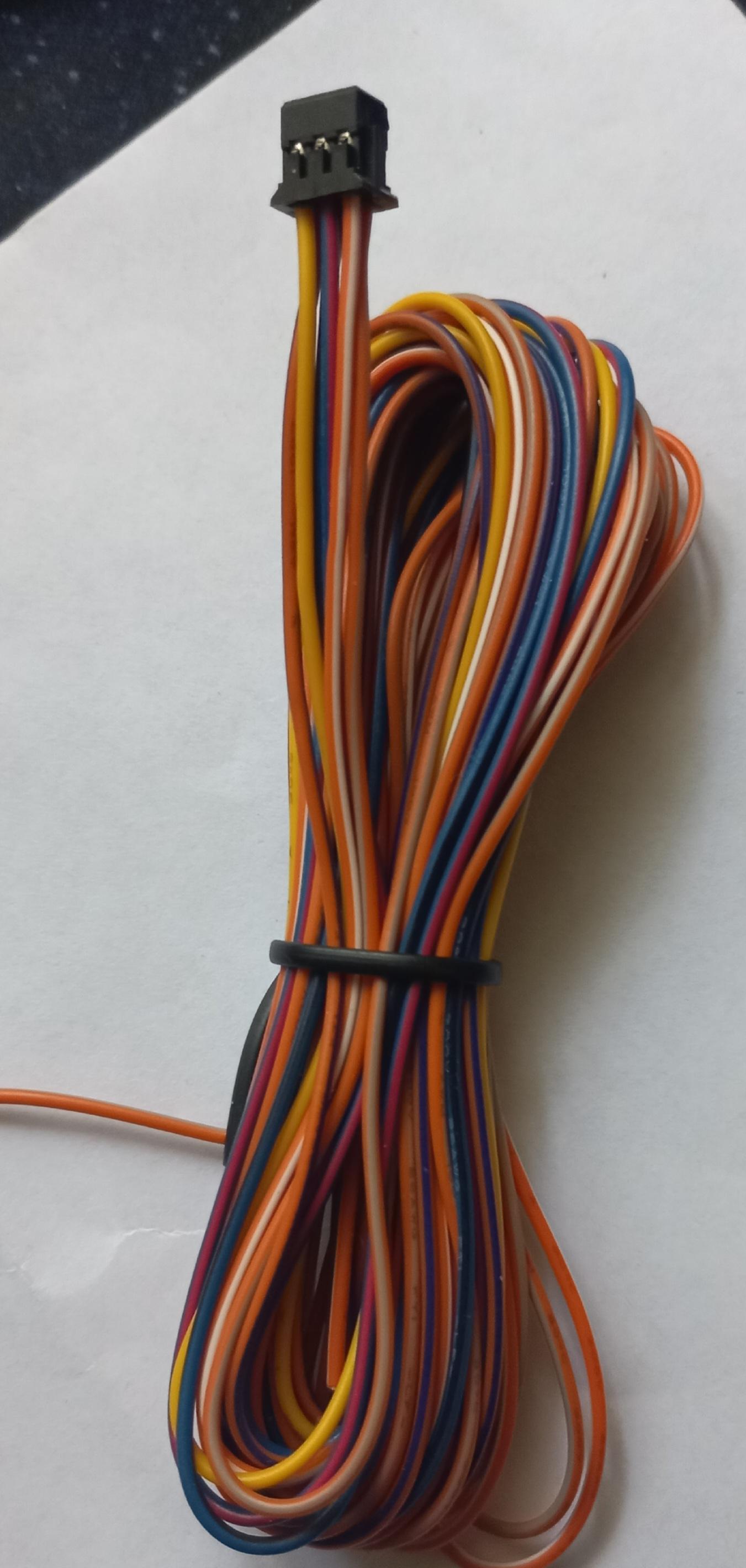

На шлейфе X2 отрезан 6 пиновый коннектор подключения к модулю запуска двигателя. На схеме этот разъём представлен не совсем корректно - и схемы непонятно какие провода подключены к каким пинам. Пожалуйста, дайте корректную схему или фотографию данного шести пинового коннектора крупно, чтоб было видно какой цвет провода к какому пину идёт.
Спасибо!
ps если тему читают специалисты и г.Курск - пожалуйста, помогите отдельно найти этот разъём. Покупать целиком комплект проводов почти за 2 тыр жаба душит.
Customer support service by UserEcho

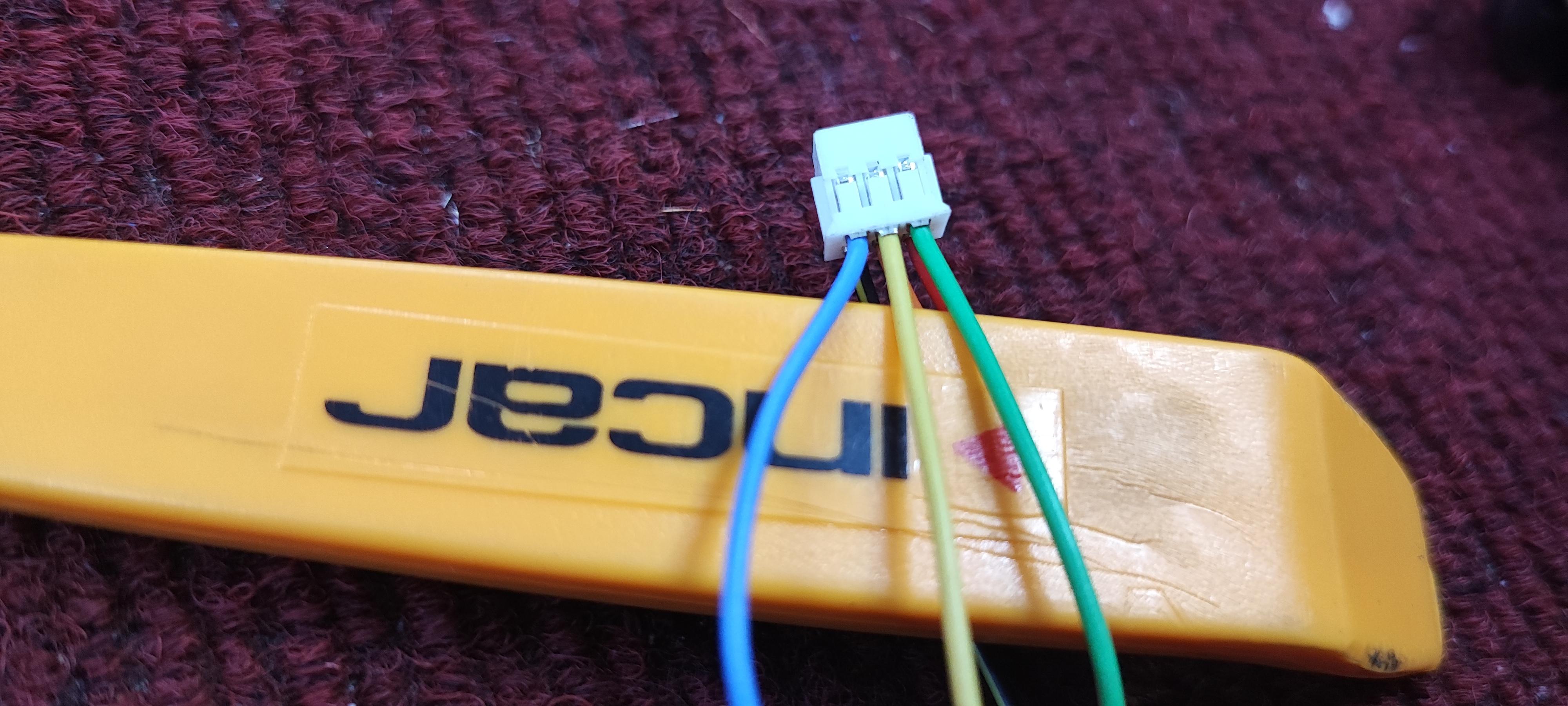

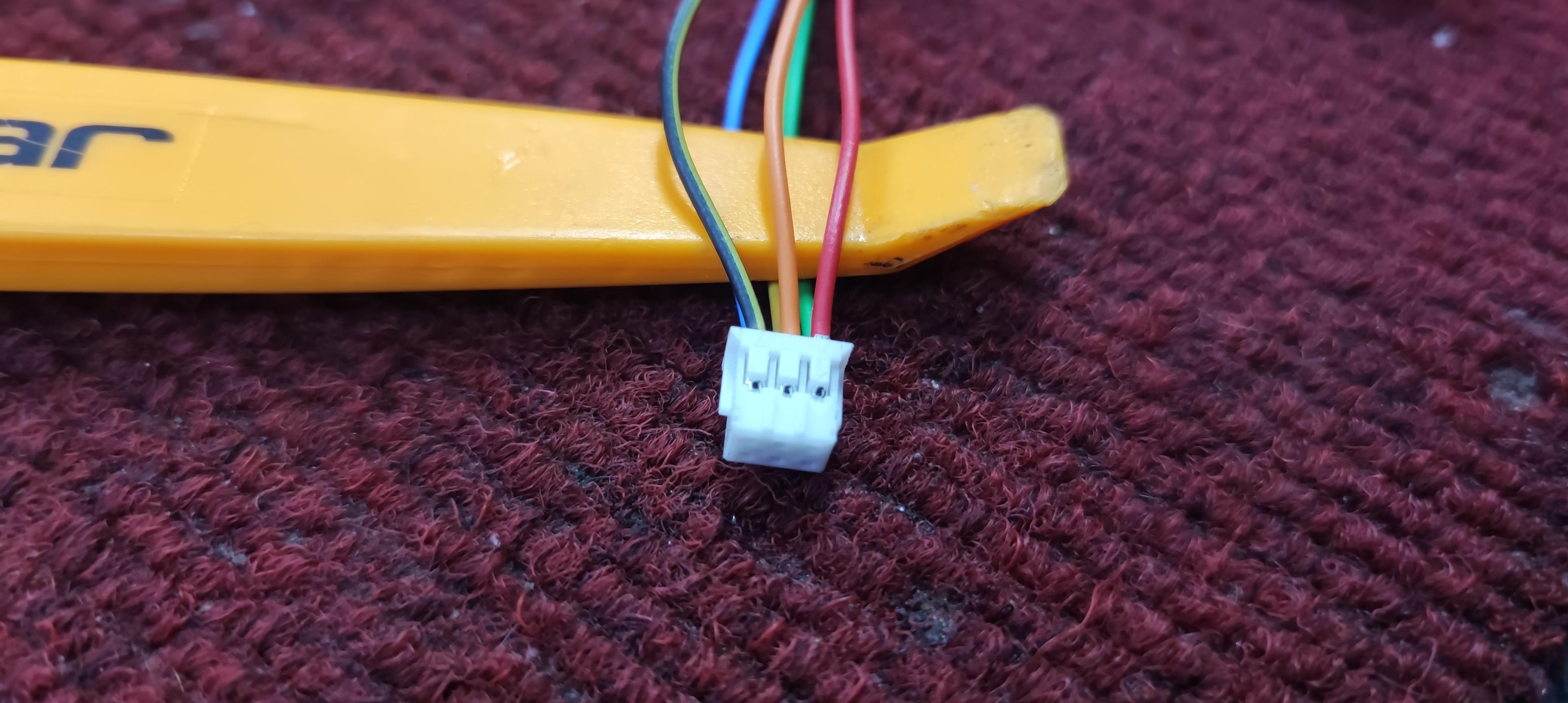

PHD 2,0 мм двухрядный 2X3 pin
a#aliexpress#com/_ExLZUM2
Пожалуйста, дайте корректную схему или фотографию данного шести пинового коннектора крупно, чтоб было видно какой цвет провода к какому пину идёт.
Тема уже всплывала.
https://support.starline.ru/communities/10/topics/70953-raspinovka-silovogo-modulya-s96
Там на фото релейный модуль старого образца, но это неважно - рапиновка слаботочного коннектора при смене релейного модуля на новый тип не изменилась.

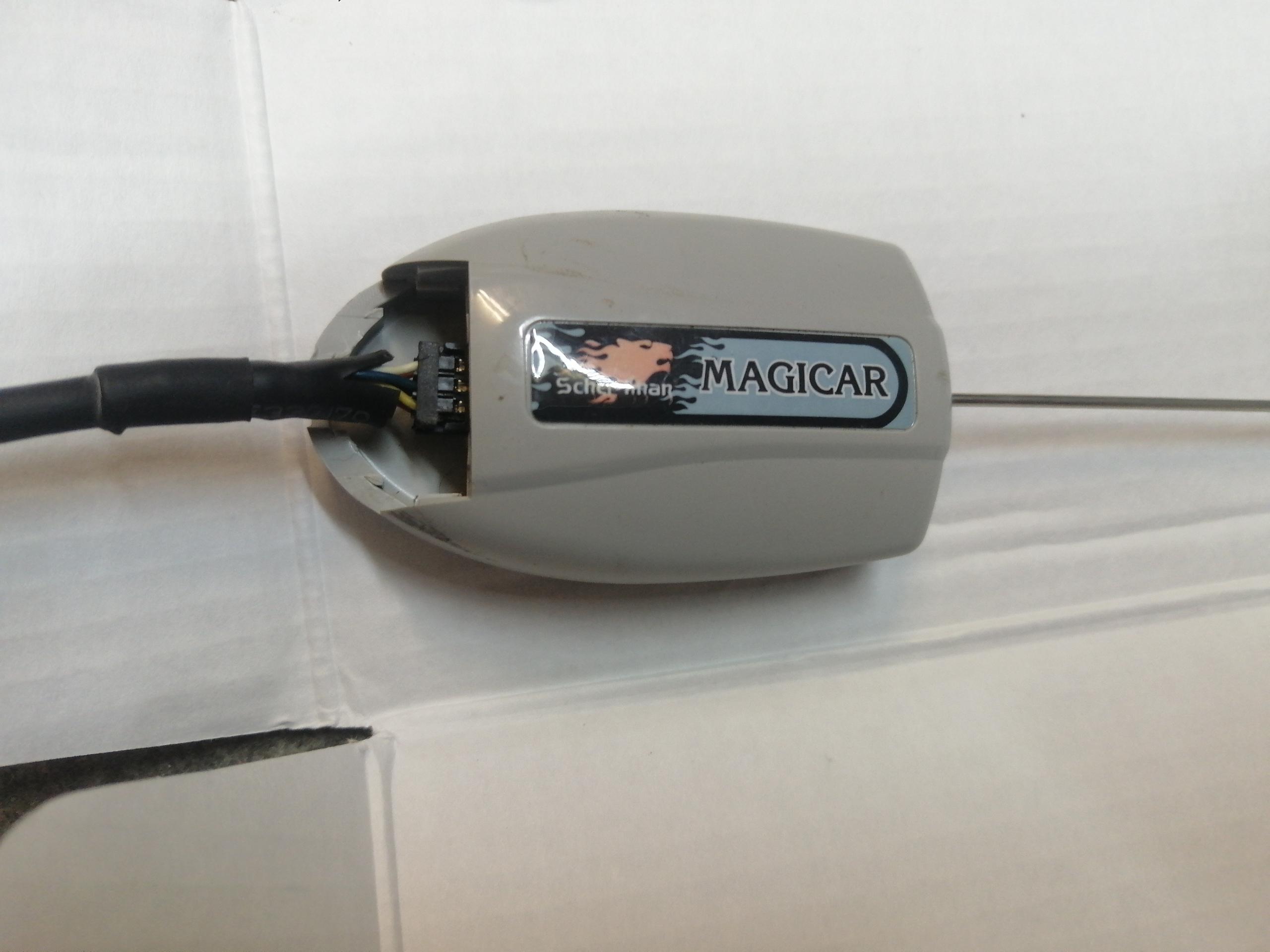

фишку можно найти у установщиков в хламе. Причем такая же идет у шерханов логикар в антенне. Таких немало было снято и брошено в хлам.
фишку можно найти у установщиков в хламе.
объехал сегодня пол Курска - смотрели на меня как на идиота ))))
"смотрели на меня, как на идиота"
просьба у Вас была странная, особенно если просили фишку от не самой лучшей сигнализации ( Шерхан). Ну извините. Тогда надо было признаваться, что вообще-то Вам нужна фишка SrarLine от шестого поколения для подключения к релейному модулю.
Кстати, эту фишку нередко отрезают, если управление цепями запуска в какой-то машине по минусу прямо проводами разъема Х2. Но есть нюанс- если ее обрежут "под корень", то к пинам прицепиться будет проблематично.
У Вас ещё половина Курска осталось. Задавайте вопрос установщика правильно.
Штук 50 есть в Калуге
ещё есть и от а93 ....
Ну уж разъём от шерхана думаю 10001% можно найти..
