Подключение силового модуля нового образца на Прадо 150(ключ)

kot81 вчера в 10:51 • обновлен Старик 21 час назад • 5

Image 74008

Авто Тойота Прадо 150 2019 мотор 2,7акпп

сигнализация е9 bt eco gsm gps

На инструкции по установке СтарЛайн указана схема подключения более старой модели силового модуля к замку зажигания. В комплекте приобретенной мной находится новый (узкий) силовой. Подключил зажигание 1(жёлтый), зажигание  2(зелёный), стартер 1(черно-желтый).Вопрос в том, куда подключить на СМ Стартер 2. В инструкции он подключен к синему на СМ. Правильно ли будет подключение на негоже в новом СМ?

kot81 вчера в 10:57

Image 74009

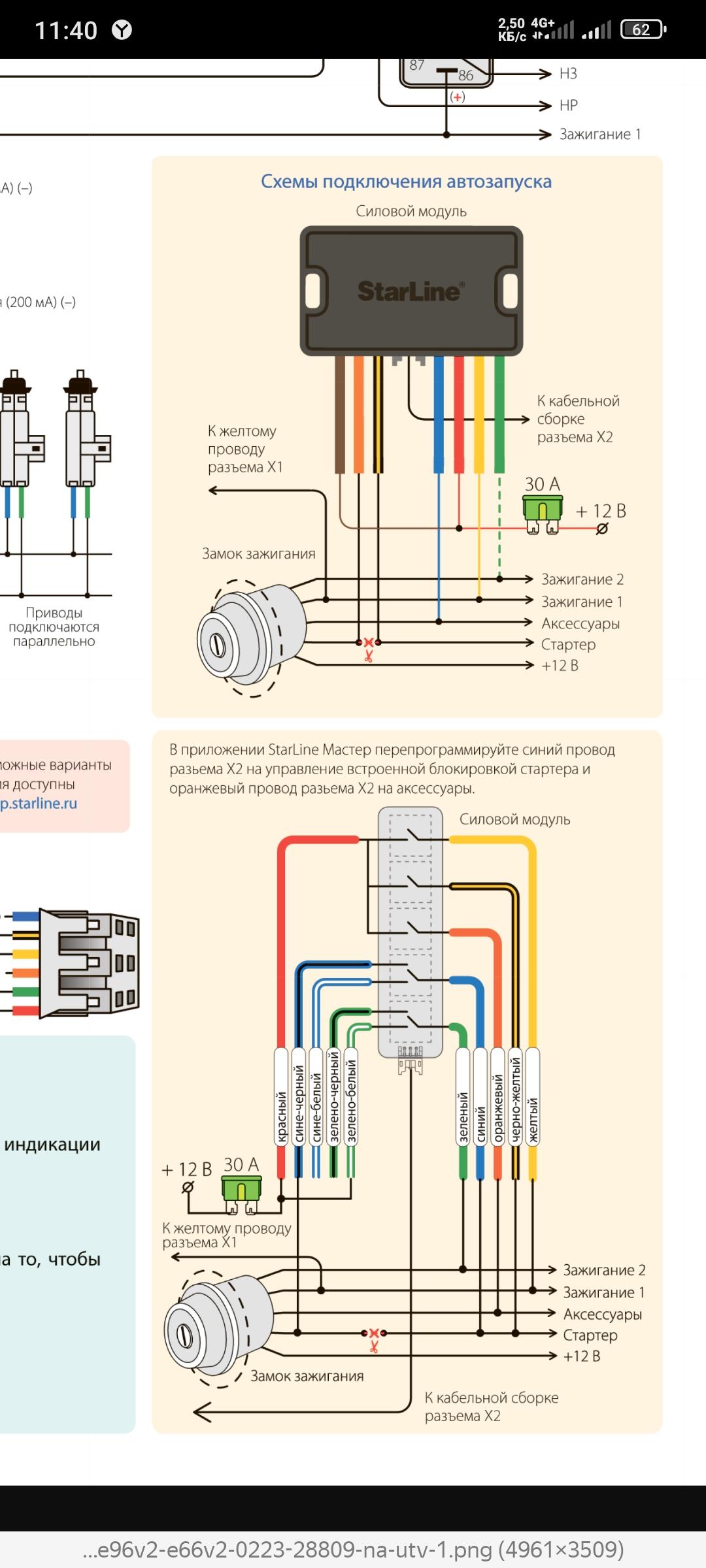

не могу найти схему на старый силовой модуль. Чтобы разобраться с его работай.

kot81 вчера в 11:01

или оранжевый подключить на стартер 2 и запрограммировать?

Старик вчера в 12:03

не могу найти схему на старый силовой модуль. Чтобы разобраться с его работай.

Уверены, что схема старого релейного модуля  поможет?

Если уверены- схема есть тут https://support.starline.ru/communities/10/topics/62943-raspinovka-provoda-avtozapuska-a96


Вопрос в том, куда подключить на СМ Стартер 2. В инструкции он подключен к синему на СМ. Правильно ли будет подключение на негоже в новом СМ?

или оранжевый подключить на стартер 2 и запрограммировать?

Все каналы релейного модуля (и не только его каналы!) ПЕРЕназначаемые. Любой их них можно назначить на исполнение чего угодно. Хоть все каналы назначить как СТАРТЕР...

Так что  никто не запрещает использовать  хоть синий, хотьоранжевый для дубляжа  цепей холодного пуска ("стартер2" на замке зажигания). Только прочите  написанное дальше по поводу зелено-белого и зеленого и ВНИ-МА-ТЕЛЬ-НО изучите схему  релейного модуля нового образца... Тогда поймете - что делать  с сине-белым, если  решите  использовать для дубляжа  "стартер2" синий провод.

Подключил зажигание 1(жёлтый), зажигание 2(зелёный), стартер 1(черно-желтый).

1) имейте в виду, что если Вы  не подключите зелено-белый НИКУДА,  то у Вас на зеленом НИКОГДА не появится такой нужный ПЛЮС. Изучаем схему  релейного модуля "пенал".

2) учтите, что  у Toyota - оба зажигания на замке - НЕ ПРОПАДАЮЩИЕ при  стартерной прокрутке.

НАСТРОЙКА "зажигание2"  у сигнализации - это ПРОПАДАЮЩЕЕ зажигание (применяется при установке в такие машины. как NISSAN HONDA  и ряд других, у которых вспомогательное зажигание реально пропадает на время вращения стартера). Поэтому настоятельно рекомендую для зеленого задать НАСТРОЙКУ "зажигание1", как и для желтого.

3) И еще (на всякий случай) - цепь АСС на замке зажигания  у  Вашей Toyota дублировать не требуется и даже вредно. С него кормятся магнитола и  прикуриватель. которые во время автозапуска никому не нужны.

kot81 вчера в 12:40

разобрался. Спасибо.

Старик 21 час назад

Ну и славно. Спасибо, что  сообщили.
