Подключение видеорегистратора к Starline А93

зеленый выход для подключения регистратора?

может для начало посмотреть инструкции = https://support.starline.ru/knowledge-bases/2/articles/15875-starline-a93-i-a63-2canlin-gk74 .

В настройках сигналки "По умолчанию" подаётся ли питание на зеленый выход для подключения регистратора?

О каком зеленом проводе речь?  У сигнализации из темы зеленый  провод  без дополнительных полосок только в релейном модуле. По умолчанию там ЗАЖИГАНИЕ2. И сделать  его проводом, управляющим регистратором можно только у сигнализации A93v2. А это совсем не то же самое, что просто А93...

Может  речь про  зеленые провода с полосками из разъема Х2 сигнализации? Но есть вопрос -  а до блока сигнализации уже добрались? Убедились, что эти провода никуда не подключены к проводке машины?

А если "По умолчанию" нет питания, то Вы как его настраиваете , через ОБД2 разъем, или с разбором приборки коннектитесь к блоку сигналки?

Изменить настройку каналов можно через брелок и таблицы настроек. НО! Есть серьезное НО - надо точно знать - о какой модификации сигнализации речь! Хоть какие-то документы есть  от сигнализации? Инструкция? ПЛАКАТЫ с таблицами настроек?

Starline A93, неизвестно какая модель, но с вертикальным брелком,

Уже хорошо, что с вертикальным, особенно - если он РОДНОЙ, именно от этой сигнализации. Но хоть какие-то документы есть? Самое ценное в Вашем случае - РОДНЫЕ таблицы настроек.

На крайняк - серийный номер из под крышки батарейного отсека брелока можете  написать?

есть кнопка Валет такая же как на А63,

Такая

???

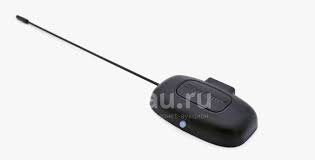

и на лобовике антенна с кнопкой.

Какая  по внешнему виду?

Такая

Или такая

???

В настройках сигналки "По умолчанию" подаётся ли питание на зеленый выход для подключения регистратора?

О каком зеленом проводе речь?

Может речь про зеленые провода с полосками из разъема Х2 сигнализации? Но есть вопрос - а до блока сигнализации уже добрались? Убедились, что эти провода никуда не подключены к проводке машины?

- Я пока только в инете видел картинку со схемой, показалось у блока сигналки есть справа крайний зеленый выход по умолчанию он для регистратора. И подумал попросить мастера заодно вывести от него проводок. Подскажите еще плз какой надо подготовить штекер под этот зеленый выход.  Просто подумал, вдруг у сигналки по умолчанию там питание подаётся и вроде как можно подключить регистратор.


Изменить настройку каналов можно через брелок и таблицы настроек. НО!
Есть серьезное НО - надо точно знать - о какой модификации сигнализации
речь! Хоть какие-то документы есть от сигнализации? Инструкция? ПЛАКАТЫ
с таблицами настроек?

- Спасибо, настройка через брелок это отличный вариант.  Cигналка Starline A93 , кнопка Валет и Антенка такие же как на Ваших первых 2х фотках. Код с брелка A93CVW910060471

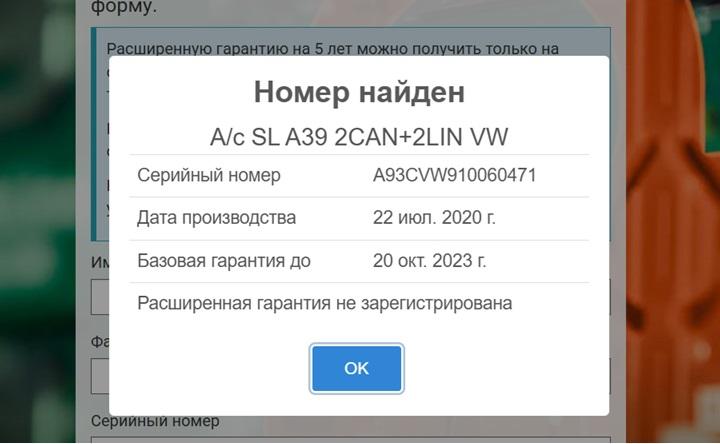

проверка по серийному номеру

https://support.starline.ru/knowledge-bases/2/articles/47617-proverka-oborudovaniya-po-serijnomu-nomeru

выдала результат

Сигнализация была выпущена для установки автосалонами, торгующими  машинами VAG.

Это  сигнализация А93. Просто А93. Без приставки V2. (для автосалонов она называлась А39)

Зеленый провод, который Вы где-то увидели на какой-то схеме - это про А93v2.

- Я пока только в инете видел картинку со схемой, показалось у блока сигналки есть справа крайний зеленый выход по умолчанию он для регистратора.

Это  провод релейного модуля и я про него писал.  Его настройку можно изменить только  в A93v2! Изначально он - ЗАЖИГАНИЕ2. В Вашей сигнализации этот провод заставить управлять регистратором невозможно.

В Вашей сигнализации  этот провод  можно изменить только на АСС и ЗАЖИГАНИЕ1.

 ЕДИНСТВЕННЫЕ провода, которые можно  назначить  на управление регистратором - это  два провода из разъема Х2 сигнализации. Зелено-черный и зелено-желтый, работающие синхронно и одновременно и в заводской настройке настроенные. как "управление световыми сигналами". Если они  уже подключены к Вашей машине и управляют миганиями, то УВЫ. Сильно много переделок придется делать, чтобы заполучить желаемое...

И это лучше поручать не мастеру по ГБО, а спецу по сигналкам...

Поставил плюс ответу коллеги

может для начало посмотреть инструкции = https://support.starline.ru/knowledge-bases/2/articles/15875-starline-a93-i-a63-2canlin-gk74 .

Ищите функцию 27  в таблице AF на плакате с таблицами и изучайте  инструкцию по установке. Там всё есть.

Благодарю первого коллегу за таблицы, скачал.

Зелено-черный и зелено-желтый, работающие синхронно и одновременно и в
заводской настройке настроенные. как "управление световыми сигналами".

- Спасибо большое, я даже разобрался.  Интересно что сигналка 20 года , я думал древняя. Сигналка на Дастере 14г.
Миганиями что-то уже управляет в любом случае, значит не вариант.  Понимаю что дело для спецов. А возможно что только один из этих двух проводов управляет световыми сигналами, а второй провод свободен и можно его настроить с брелка?  Или там Функцией 27 сразу одновременно оба провода управляются и по отдельности нельзя настроить?



авто какое ?

Дастер1 14г

есть возможность использовать канал 9 - что то переподключить и перенастроить  , но нужно знать что куда и как подключено и версия ПО блока .

Спасибо, вобщем самому слишком сложно, дело для спецов.
Самому колхозно как я понял можно сделать по функции 27, если вместо  "световых приборов"  подключу регик. Тоже вариант.

Самому колхозно как я понял можно сделать по функции 27

нет у Вас ФИКСИРОВАННЫХ функций ......

Наверное автор темы  имел в виду настройку  AF-27-4 (функция 27 вариант 4 в настройках  таблицы AF)

Если ДА, то  это единственный вариант. Но при условии, что  либо  провода из разъема Х2 свободны или он их освободит.

Что касается

А возможно что только один из этих двух проводов управляет световыми сигналами, а второй провод свободен и можно его настроить с брелка? Или там Функцией 27 сразу одновременно оба провода управляются и по отдельности нельзя настроить?
то раз уж решили в это влезть, то изучайте инструкции по ссылкам. В том числе инструкцию по установке Вашей А93. А конкретно  - страницу 33 инструкции по установке https://starline.userecho.com/uploaded/file/13469/2/35988/29bf28cf8fdafb1af92e9f16d5111543.pdf

а так же то - возможно-ли в Вашей машине мигать еще чем-то кроме как этими проводами сигнализации...

Спасибо, напишу когда доберусь до блока. Я впринципе понял, что можно свет перенести на другой разъем и настроить его, в инструкции написано. Сложно будет, я не вывез настройку Пин-кода, и случайно поставил пин-код вроде однознаковый одну какую-то цифру, придётся подбирать от 1 до 9.   Но все брелки отвязать и пере-привязать смог.

Я впринципе понял, что можно свет перенести на другой разъем и настроить его, в инструкции написано.

ЕДИНСТВЕННОЕ куда Вы сможете перенести управление миганиями - это использовать канал №3 (желто-белый провод  из разъема Х3) в настройке "дублирование световых сигналов". И то при условии, что он пока никуда не использован при первичной установке... Ну и надо понимать, что:

а) этот канал может выжавать только  (-) - МАССУ при своей активности, так что просто взять и примотать его вместо ПЛЮСОВЫХ зелено-черного и зелено-желтого из разъемаХ2 - это вряд-ли.

б) при токе нагрузки 200мА (всего 0,2А) это т канал имеет полное право... СГОРЕТЬ. Так что грузить его током более 100мА  я не советовал бы.

Сложно будет, я не вывез настройку Пин-кода, и случайно поставил пин-код вроде однознаковый одну какую-то цифру, придётся подбирать от 1 до 9.

1)  ЗАДАТЬ  в коде цифры  выше 6  - НЕВОЗМОЖНО. Изучайте инструкцию...

код может быть  однозначным - от 1до 6, двухзначным - от 11 до 66 и трехзначным - от 111 до 666 с учетом того, что цифры 7,8,9,0  в коде в принципе невозможно задать...

2) Зачем подбирать? Можно  СНЯТЬ С ОХРАНЫ рабочим брелком, после чего ЗАДАТЬ  НОВЫЙ пин-код, четко следуя инструкции. Он нужен  для  аварийного снятия с охраны, если не работает ни один из брелоков или все они утрачены.

А для начала надо зайти всё в ту же  таблицу AF и ВЫБРАТЬ - какого размера у Вас будет ПИН-код. ОДНО-значный, ДВУХ-значный или ТРЕХ-значный.

Рекомендую двухзначный код и  с цифрами не  выше 44 - иначе  замучаетесь его вводить, когда понадобится. Не у всех получается ввести "длинные цифры" при их наборе...

Ясно, а)+б)   ...вобщем теперь 100% понял что без спецов не вариант.
Спасибо, вот и я не смог ввести длинную, случайно сохранил какой-то однознак.
