А 96 на каком проводе появляется + при постановке в охрану

А какие есть свободные?

К вопросу коллеги добавлю ещё один: ЗАЧЕМ нужен канал с такой настройкой?

Добрый всем день и с ВЕЛИКОЙ ПОБЕДОЙ!!!

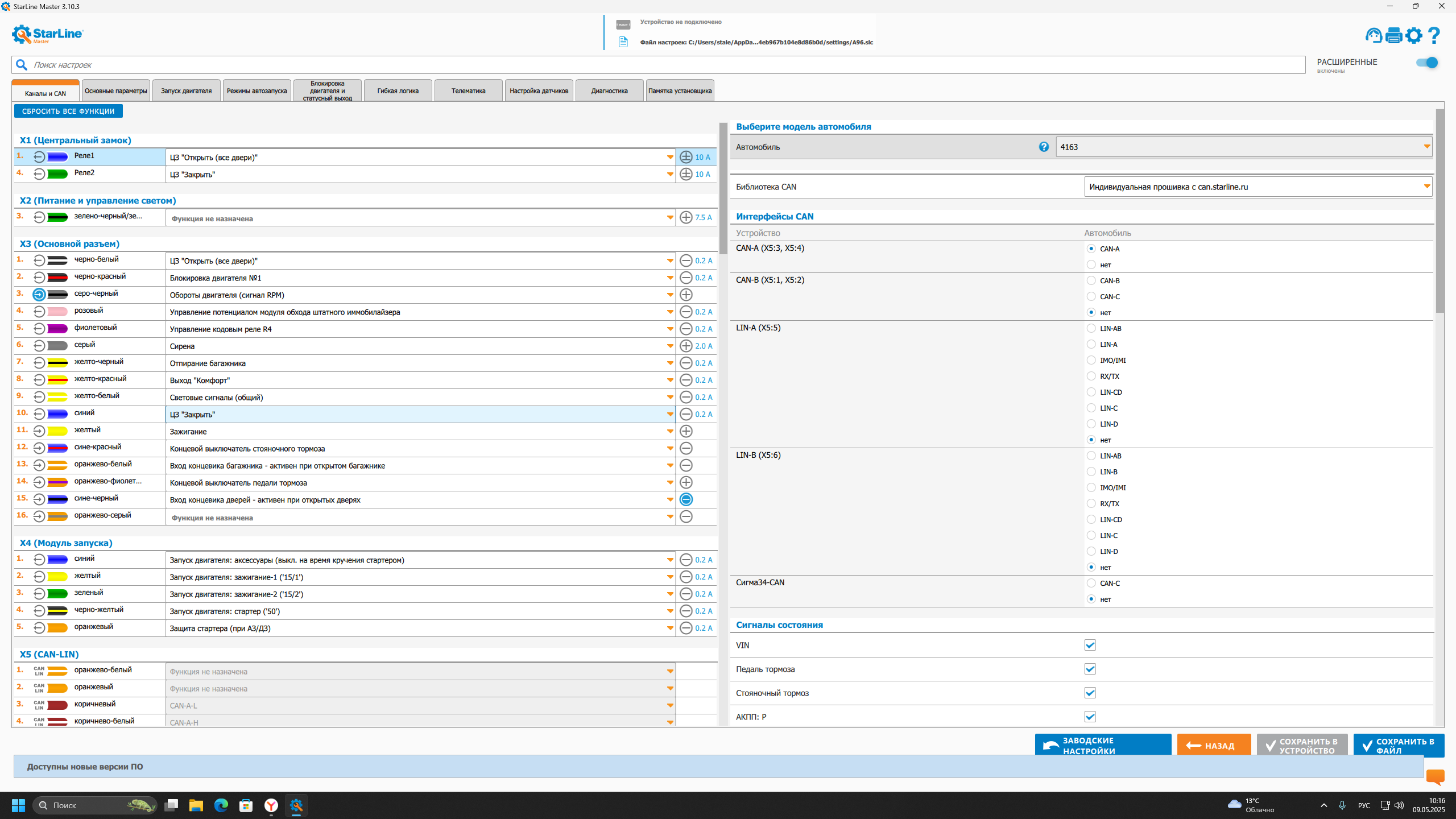

Какие есть свободные - вот что показал

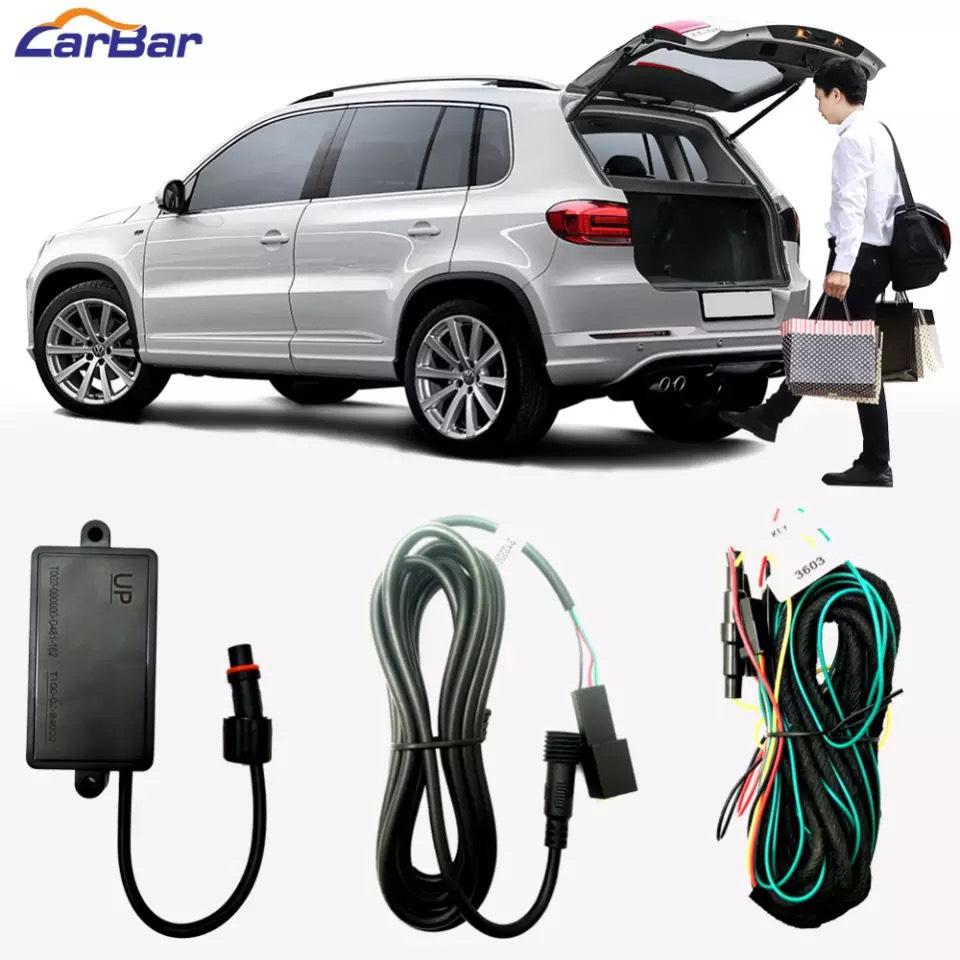

А канал нужен для следующего. Установил вот такую вещь

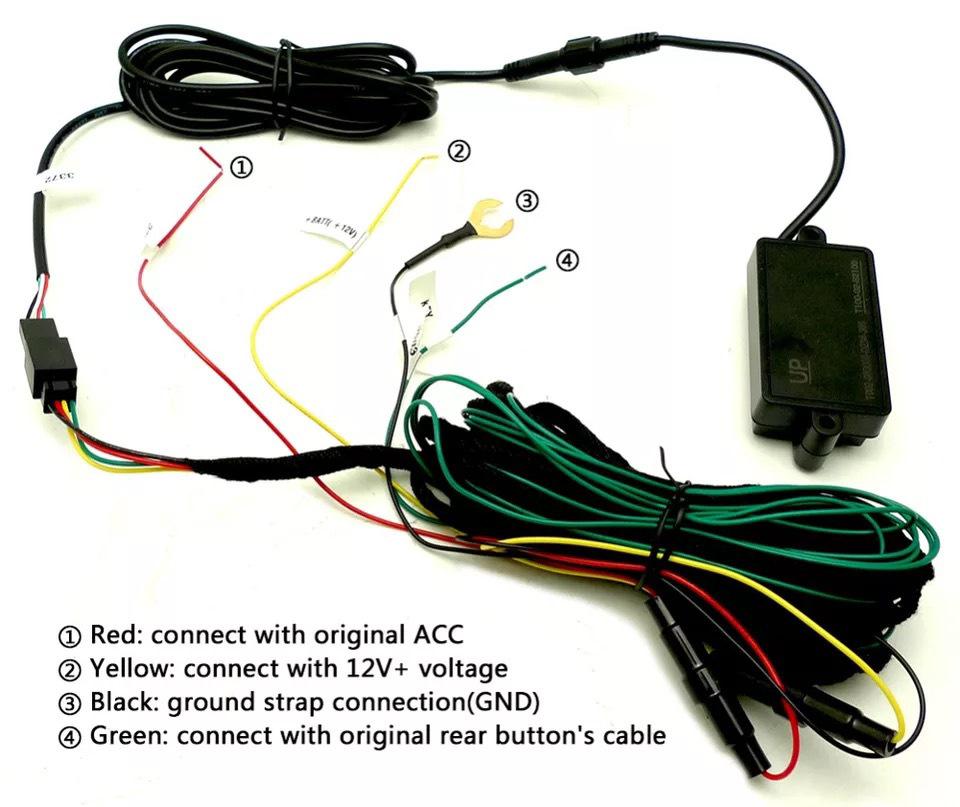

все работает очень хорошо кроме одной вещи - ставлю машину на сигнализацию (отношу брелок и метку за очень далеко)  подхожу пинаю под бампер и багажник спокойно открывается при чем сигналка моргает как будто ее сняли с сигнализации и соответственно молчит (тревоги нет) при этом самом двери все закрыты и не открываются. И да с кнопки открытия багажника  тоже не открывается крышка багажника. Остался провод 1 АСС не подключенный, на который по инструкции должен подаваться  +12 вольт при заведенном моторе, что не дает возможность срабатыванию датчика открытия на ходу. Но в машине реализовано так - при  включении скорости открытие багажника блокируется совсем и соответственно провод не стал подключать.

Ну так идея подать на этот провод +12 при постановке на охрану - имитация заведенного двигателя.

1) Рекомендую для начала изменить при помощи амперметра ТОК, протекающий в этом проводе, на который вы собрались подавать +. 12в, запитав этот провод НА ВРЕМЯ проверки от постоянного питания. И оценить - сколько будет высасываться из аккумулятора по этой цепи при активном сигнале на ней. Кроме того рекомендую проверить и то - измкняется-ли ток и в цепи ЖЕЛТОГО провода Вашего устройства при изменении состояния напряжения на красном...

Для чего это надо? А чтобы неожиданно для себя не прыгать вокруг машины, не зная как в неё попасть, если в ней неожиданно сядет аккумулятор и НЕПОНИМАЯ  - а ПОЧЕМУ он сел...

2) Скриншот текущих настроек каналов - ни о чем. Он показывает НАСТРОЙКИ, но не произведенные подключения. Похоже тот, кто устанавливал сигнализацию, не заморачивался и не стал ОТКЛЮЧАТЬ неиспользованные им каналы, переводя их настройки в состояние "функция не назначена", а ограничился тем, что просто укоротил ( и это ещё хорошо, если не вырвал с мясом или не обрезал под корень) не нужные ему провода в разъёмах сигнализации.

Поэтому Вам придется РАЗОБРАТЬ машину в передней части салона, найти всё, что имеет отношение к сигнализации  и выяснить - КАКИЕ из ВЫХОДОВ сигнализации никуда не подключены к машине. И хорошо, если будет не подключено что- то из проводов релейного модуля - синий или зелёный толстый например.

  Если ДА, то в  основных настройках сигнализации в разделе "каналы и CAN" переведите этот канал в состояние "функция не назначена", а затем в разделе "гибкая логика" напишите программу, включающую канал при ЛЮБОМ варианте постановки на охрану и отключающую канал при ЛЮБОМ варианте  снятия с охраны

Правила написания программ ГЛ здесь

https://www.google.com/url?sa=t&source=web&rct=j&opi=89978449&url=https://support.starline.ru/uploaded/file/13469/10/768/927bd292f9ebccd1a28324ef70affb90.pdf&ved=2ahUKEwjR9vfiwJWNAxWSUlUIHeG3LSoQFnoECAsQAQ&usg=AOvVaw0kwTpzOi0DUVGtoDvFcU2e

Большое спасибо за развернутый ответ. За инструкцию особенное спасибо.
