Подключение Eberspacher по аналоговому сигналу.
Автомобиль Volswagen Sharan c АКПП, установлен комплекс Starline ES96 S111 301344. Версия ПО 2.9.0. CAN-шины нет.
Штатно с завода установлен предпусковой подогреватель Eberspacher. Управляется аналоговым положительным сигналом 12В. Есть сигнал - работает, нет сигнала - не работает.
В охранном комплексе нет свободных выходов "+", есть только свободные выходы "-": черно-белый, черно-красный, фиолетовый, желто-красный.
Как правильно подключить управление подогревателем:
Ставить дополнительное реле, или есть какой-то другой вариант?
Customer support service by UserEcho
Ответ прост и очевиден. Ставить реле, если свободных плюсовых выходов не осталось.
Ответ очевиден, но он несколько другой.

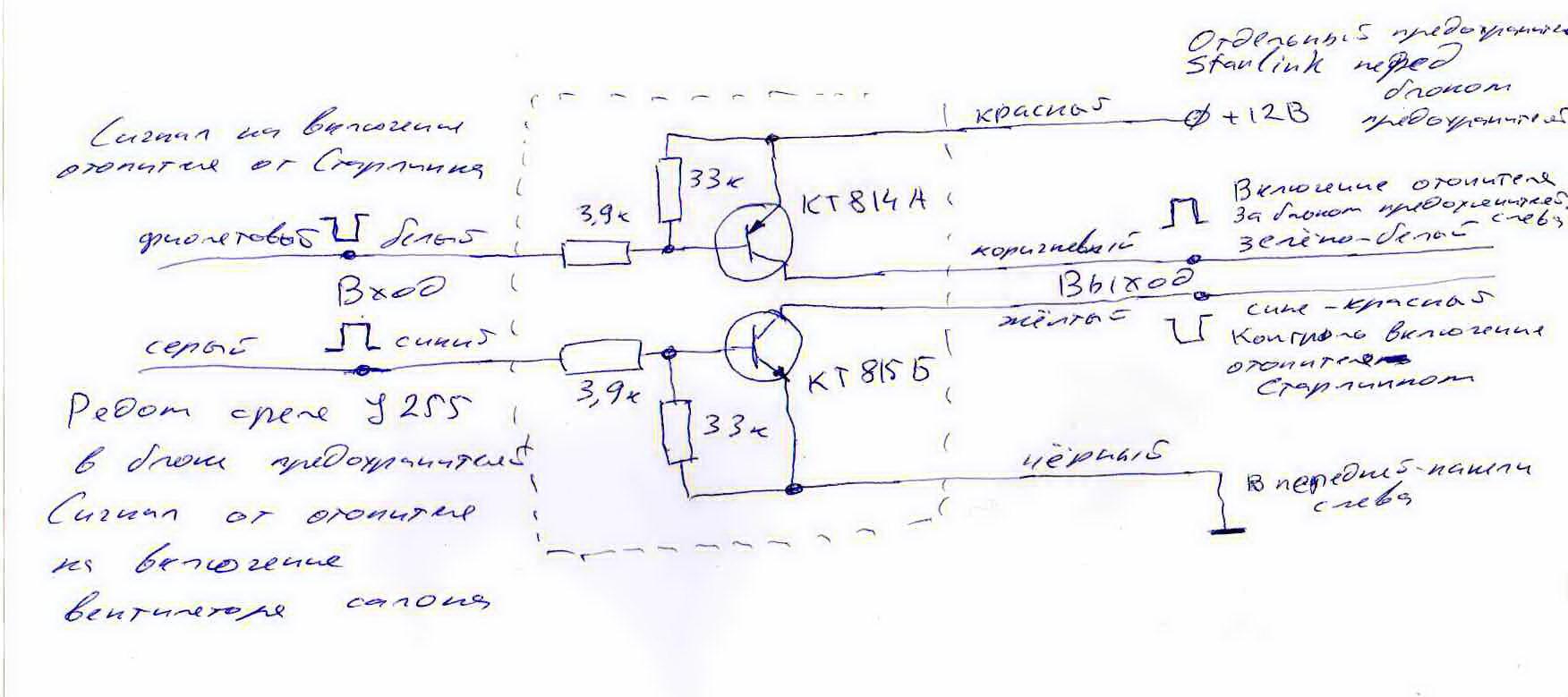

Спаял два инвертора, см. файл (вдруг кому пригодится) - Инверторы.jpg
Верхний инвертор меняет выходной отрицательный сигнал от Starline на положительный для запуска Eberspacher.
Нижний инвертор меняет выходной положительный сигнал от Eberspacher на отрицательный для контроля включения подогревателя, ибо в Starline не осталось свободных входов "+".
Далеко не все умеют паять транзисторные схемы. Если бы написали изначально "с паяльником дружу, электронику знаю" - то получили бы и совет про транзисторы.
Но кто-то из завсегдатаев форума мог и не удержаться от "шпильки" по поводу - - " а что - не знаете - как из минуса плюс сделать на возможностях электроники.?"
Получилось и слава богу.
Спасибо, что сообщили.
